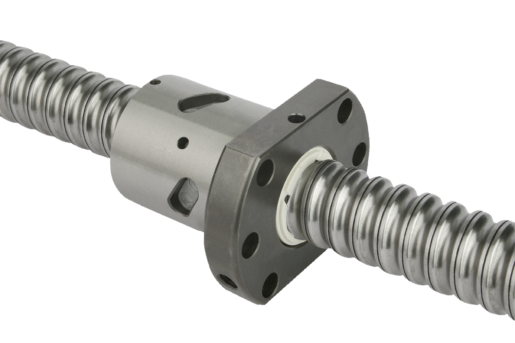

Vis à billes roulée avec écrou à collerette DIN 69051 partie 5
Vis à billes à profil gothique avec un pas de 5 mm ou 10 mm. Simple, pas à droite.
Ecrou à collerette avec filetage à billes selon DIN 69051 partie 5.
Fabriquée selon la classe de précision C7 (Tolérance ±50 µ / 300 mm). Sans
précontrainte avec le jeu axial P0 (max. 0,08 mm).
Matière :
Vis : acier 1.1213.
Ecrou : acier 1.3505.
Racleur : plastique.
Finition :
Vis roulée, traitée par induction à 62 ±2 HRC et polie.
Ecrou rectifié, voie de roulement traitée par induction à 62 ±2 HRC et poli
Sur demande :
Nous fabriquons des vis à billes selon vos besoins sur la base d'un schéma détaillé.
Longueur de fabrication maximale 5600 mm.
D'autres classes de précision et de précontrainte disponibles (voir renseignements
techniques).
Attention :
L'écrou à collerette ne doit pas être démonté de la vis sans la bague de montage
pour éviter de perdre les billes.

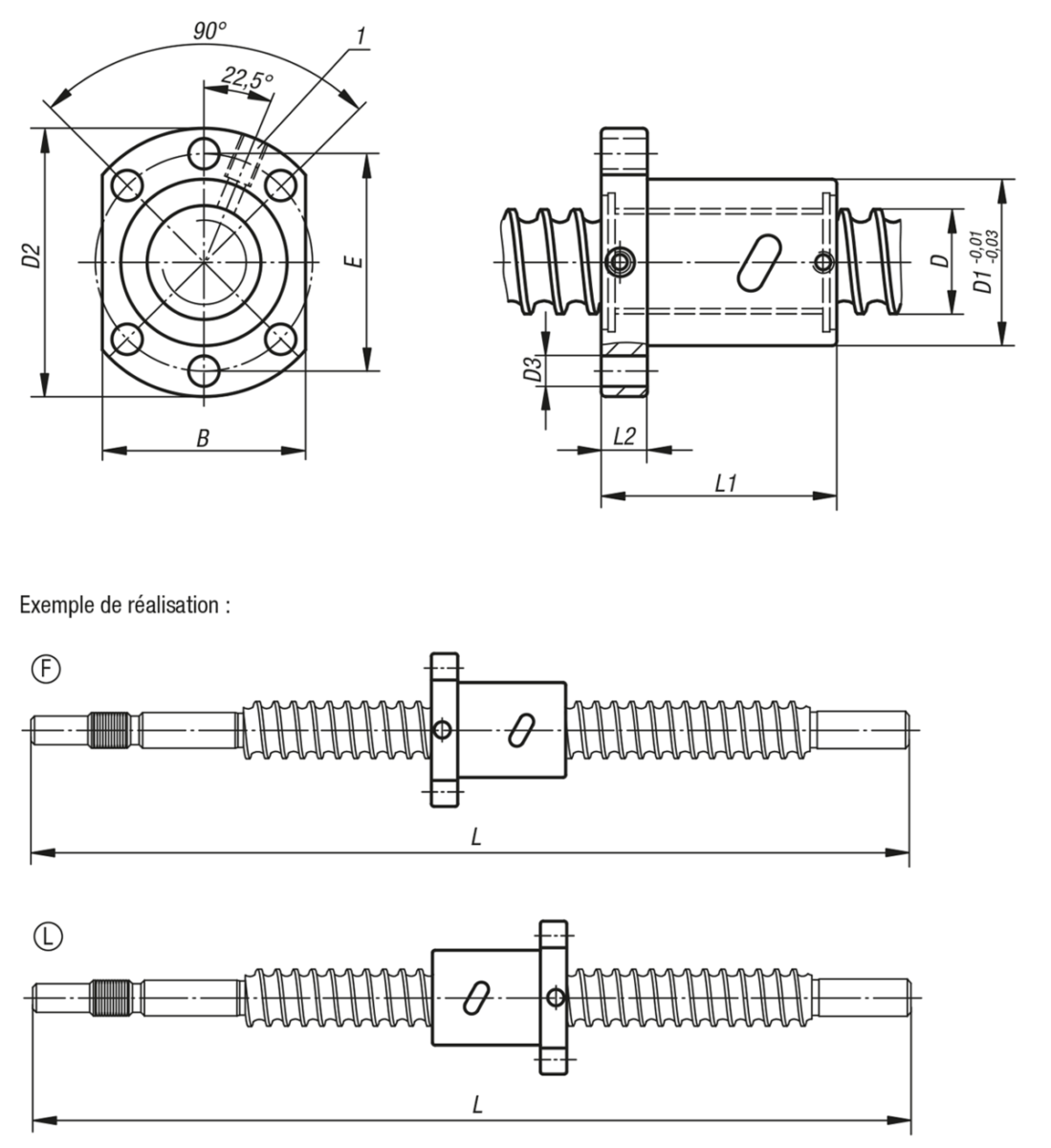

Indication de dessin :
1) M6 pour graisseur
