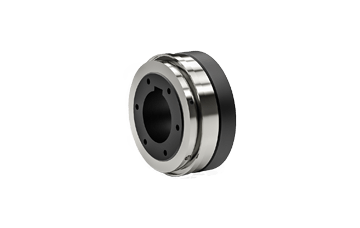

R+W - LIMITEUR DE COUPLE SKP
Depuis plus de 30 ans, R+W Antriebselemente
GmbH fabrique pour le monde entier des accouplements, des limiteurs de
couple et des lignes d’arbres allant de 0,05 Nm à 2000 kNm qui pourraient
répondre à vos besoins.Outre une large gamme de produits, nous pouvons
également vous proposer des accouplements spéciaux totalement adaptés à vos
applications.
POUR UNE SÉCURITÉ GARANTIE EN CAS DE
SURCHARGE : LES LIMITEURS DE COUPLE DE R+W
Bon nombre de facteurs peuvent provoquer des surcharges.
Les limiteurs de couple de R+W garantissent une séparation rapide et fiable
entre côté entraînement et côté sortie en cas de dépassement d'un couple
prédéfini.
LA BASE TECHNIQUE
: LE PRINCIPE D’ENGAGEMENT DE LA BILLE DES LIMITEURS DE COUPLE DE R+W
Les limiteurs de couple mécaniques de R+W fonctionnent
selon le principe d'engagement de la bille à ressort précontraint et servent
d'éléments d'arrêt d'urgence ultime des machines. Caractéristique du mode de
fonctionnement de limiteur de couple : la rigidité élevée des éléments et
l'absence totale de jeu. Si le couple dépasse le seuil défini, les billes
s'engagent et séparent le côté entraînement du côté sortie.
- Structure :
- Modèle SK1 de 1,5 à 10 Nm avec moyeu de serrage.
- Modèle SK1 de 15 à 2 800 Nm avec moyeu de serrage conique fendu.
- Modèle SKP comme simple liaison par clavette.
- Plage de température :
- de -30 à +120 °C
- Pointes de température jusqu'à +150 °C
- Jeu : absolument sans jeu grâce à une connexion serrée par liaison de force et un principe éprouvé.
- Durée de vie : les limiteurs de couple sont d’une grande résistance et exempts d’entretien si l’on observe les consignes techniques.
- Jeu de tolérance : de la liaison arbre-moyeu 0,01 - 0,05 mm.
- Matériau : acier trempé hautement résistant.
- Caractéristiques techniques :
- Couple nominal : 0,1 - 2 800 Nm
- Diamètre d'arbre de 4 à 100 mm
- Propriétés du limiteur de couple SK1 :
- Construction de forme compacte
- Exécution rigide, absolument sans jeu
- Le couple du limiteur est réglable en continu
- Faible moment d'inertie
- Coupure rapide en 1 à 3 ms par le limiteur de couple
- Palier intégré pour disque de courroie
- Course d'enclenchement élevée du limiteur de couple en cas de surcharge
