R+W Antriebselemente GmbH

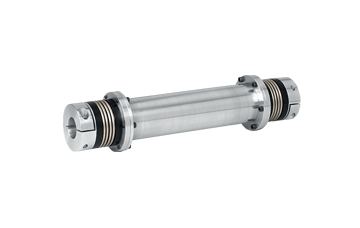

R+W - LIGNE D'ARBRE ZA


Description

Depuis plus de 30 ans, R+W Antriebselemente
GmbH fabrique pour le monde entier des accouplements, des limiteurs de
couple et des lignes d’arbres allant de 0,05 Nm à 2000 kNm qui pourraient
répondre à vos besoins.Outre une large gamme de produits, nous pouvons
également vous proposer des accouplements spéciaux totalement adaptés à vos
applications.

PLUS SIMPLES, PLUS RAPIDES ET PLUS
AVANTAGEUSES : LES LIGNES D’ARBRES DE R+W

Les
lignes d'arbres de précision sont utilisées pour couvrir de grandes distances.
Tandis qu'autrefois, il fallait prévoir un palier intermédiaire en cas de
distance importante, les lignes d'arbres modernes permettent d'obtenir
d'importants écarts (jusqu'à 6 mètres) entre les arbres sans support
intermédiaire. Leurs domaines d'applications sont très variés : on les retrouve
notamment dans les machines-outils, les machines d'emballage, les machines à
imprimer, les installations de manutention et les grues, ou encore dans le domaine
des chaînes de fabrication et de peinture.


Détails techniques

  • Structure :
    • Moyeux de serrage équilibrés avec une vis latérale ISO 4762.
    • Montage et démontage sans décalage des machines orientées par tube intermédiaire amovible.
    • Tube intermédiaire monté avec joint de Cardan dans le moyeu de serrage.
  • Plage de température : de -30 à +120 °C
  • Jeu : absolument sans jeu grâce à une connexion serrée par liaison de force.
  • Durée de vie : les lignes d'arbres sont d’une grande résistance et exempts d’entretien si
l’on observe les consignes techniques.
  • Jeu de tolérance : de la liaison arbre-moyeu 0,01 - 0,05 mm
  • Matériau :
    • Soufflet en acier inox hautement élastique
    • Tube intermédiaire : en aluminium, à partir de la série 300 en acier, en option : exécution PRF
    • Moyeux d'accouplement : jusqu'à la série 60 en aluminium, à partir de la série 150 en acier
  • Caractéristiques techniques :
    • Couple nominal : 10 - 800 Nm
    • Les vitesses de rotation dépendent de la longueur totale A, prière de contacter R+W.
  • Propriétés des lignes d'arbres, modèle ZA1 :
    • Montage + démontage sans décalage des machines orientées
    • Longueurs standard jusqu'à 6 m
    • Aucun palier intermédiaire nécessaire
    • Compensation des défauts d’alignement
    • Sans jeu et rigide en torsion
    • Pour couvrir de grands empattements
    • Tube intermédiaire amovible radialement
