R+W Antriebselemente GmbH

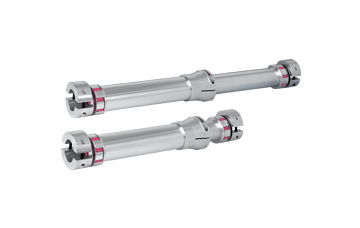

R+W - LIGNE D'ARBRE EZV


Description

Depuis plus de 30 ans, R+W Antriebselemente
GmbH fabrique pour le monde entier des accouplements, des limiteurs de
couple et des lignes d’arbres allant de 0,05 Nm à 2000 kNm qui pourraient
répondre à vos besoins.Outre une large gamme de produits, nous pouvons
également vous proposer des accouplements spéciaux totalement adaptés à vos
applications.

PLUS SIMPLES, PLUS RAPIDES ET PLUS
AVANTAGEUSES : LES LIGNES D’ARBRES DE R+W

Les
lignes d'arbres de précision sont utilisées pour couvrir de grandes distances.
Tandis qu'autrefois, il fallait prévoir un palier intermédiaire en cas de
distance importante, les lignes d'arbres modernes permettent d'obtenir
d'importants écarts (jusqu'à 6 mètres) entre les arbres sans support
intermédiaire. Leurs domaines d'applications sont très variés : on les retrouve
notamment dans les machines-outils, les machines d'emballage, les machines à
imprimer, les installations de manutention et les grues, ou encore dans le domaine
des chaînes de fabrication et de peinture.


Détails techniques

  • Structure :
    • Deux moyeux d'accouplement fabriqués avec une haute concentricité, avec griffes d'entraînement de forme concave.
    • Insert en élastomère au choix, en exécution A ou B. Les deux corps de l'accouplement sont assemblés de manière fixe par deux tubes de haute concentricité.
    • Modification possible de la longueur dans la plage définie en desserrant le moyeu de serrage du tube.
  • Plage de température : en fonction de l'insert en élastomère choisi.
  • Rigidité en torsion : afin d'optimiser le groupe d'entraînement, nous proposons différentes duretés Shore pour les inserts en élastomère.
  • Jeu de tolérance : de la liaison arbre-moyeu 0,01 - 0,05 mm
  • Matériau :
    • Moyeux d'accouplement : aluminium haute résistance
    • Insert en élastomère : plastique de fabrication précise, extrêmement résistant à l'usure et aux températures
    • Tube intermédiaire : tube en aluminium haute précision
  • Vitesses de rotation : pour toutes demandes ou commandes, prière d'indiquer la vitesse de service afin de vérifier la vitesse critique de flexion.
  • Caractéristiques techniques : Couple nominal : 10 - 25 000 Nm
  • Propriétés des lignes d'arbres, modèle EZV :
    • Longueur variable en continu
    • Montage radial possible par moyeu de serrage divisé
    • Longueur standard jusqu'à 4 m
    • Aucun palier intermédiaire nécessaire
