Elément de débit laminaire - Air/gaz de 0,1 mL/min à 40 000 L/min

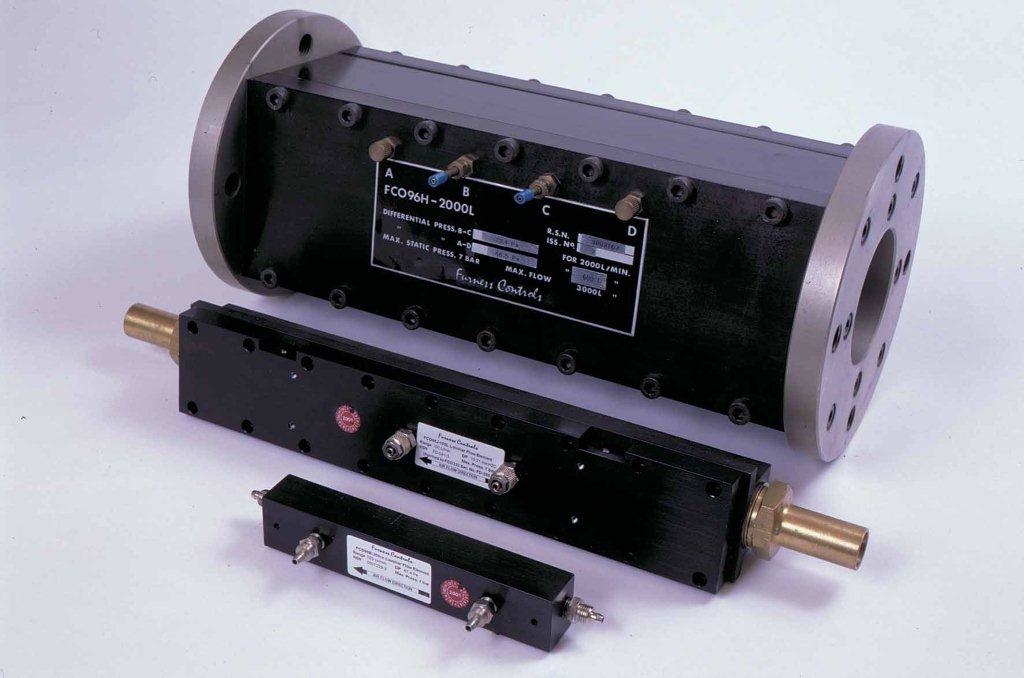

La série FCO96 d'éléments à flux laminaire (LFE) est une famille d'appareils à débit primaire pour la mesure des débits d'air et de gaz à faible volume de 0,1 mL/min à 40 000 L/min. Les LFE FCO96 permettent de mesurer avec précision et répétabilité les faibles débits rencontrés dans les systèmes d'échantillonnage, les injecteurs et les applications respiratoires...
- Pas d'extraction de racine carrée requise
- Générer très faible chute de pression à travers l'élément
- Convient pour des pressions jusqu'à 8 bar
Les mesures de débit sont souvent effectuées par une plaque à orifice, un venturi ou une buse, où la pression différentielle générée est liée au débit à travers une loi carrée. Les éléments à écoulement laminaire FCO96 ont une relation linéaire entre la pression différentielle et le débit, ce qui permet d'obtenir un débit beaucoup plus élevé. Les conditions d'écoulement laminaire sont atteintes en dessous d'un nombre de Reynolds de 2000.
Les éléments à écoulement laminaire FCO96 génèrent une faible pression différentielle, offrant peu de restriction à l'écoulement. Une valeur typique à plein débit est de 10 mmH20 (98 Pa). Les instruments de mesure appropriés sont la gamme de micromanomètres et transmetteurs de pression Furness Controls.
Théorie
Les conditions d'écoulement laminaire sont présentes dans un gaz lorsque le nombre de Reynolds est inférieur au chiffre critique de 2000. Au-dessus de ce chiffre, l'état du fluide est considéré comme turbulent. En dessous de ce chiffre, la différence de pression sur une longueur donnée est linéaire avec le débit.
Les orifices d'écoulement laminaire FCO96 de Furness Controls sont conçus autour d'un nombre Reynolds de 500, ce qui les place bien dans la plage d'écoulement laminaire. Chaque dispositif est conçu pour fournir des chambres d'expansion / réduction de débit à l'entrée / sortie, de sorte que le débit soit linéaire à la pression différentielle aux points de mesure.
