NORELEM

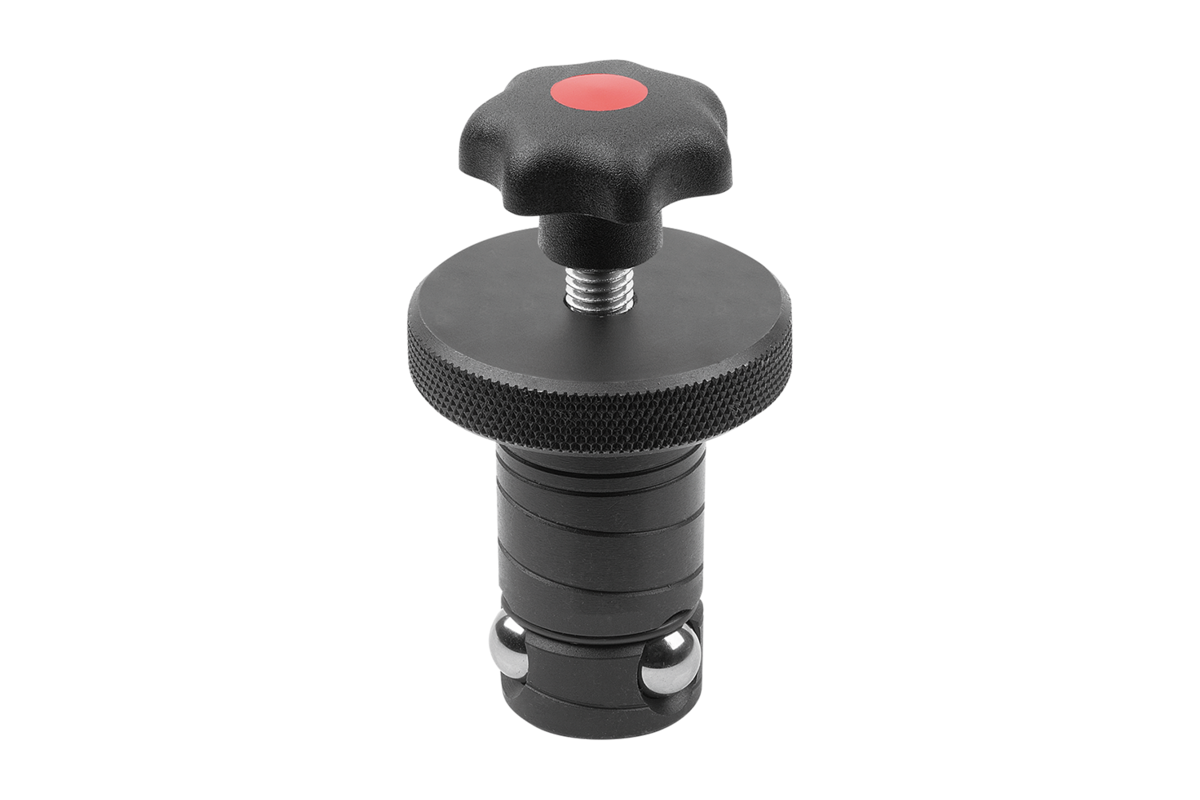

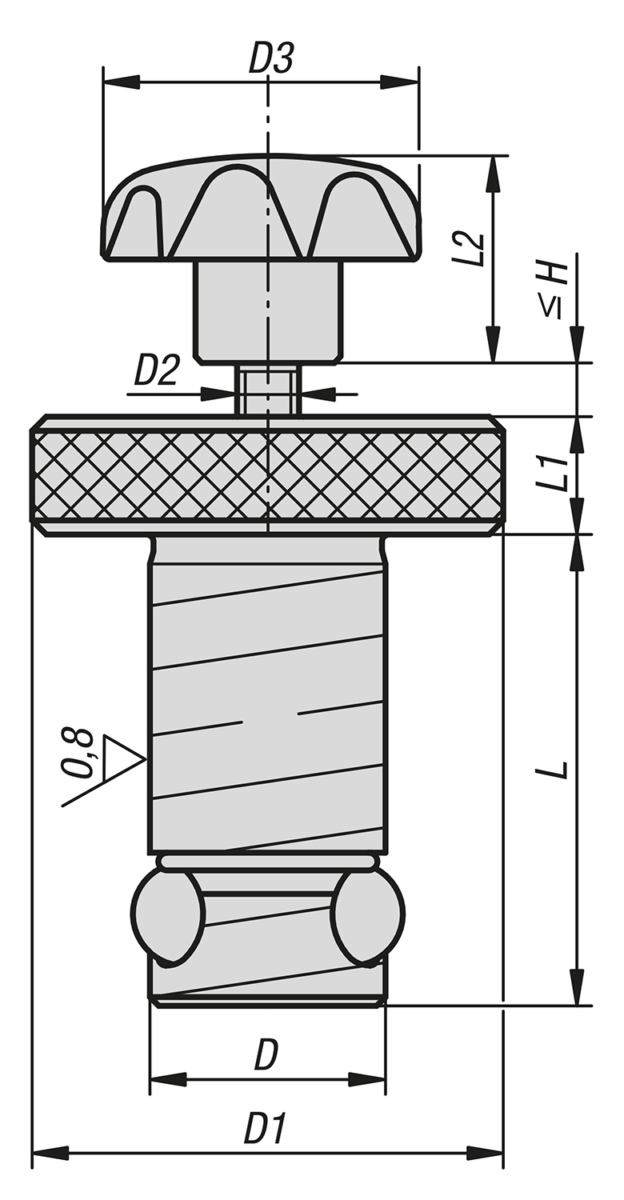

Vérin de positionnement Ball Lock en acier avec poignée étoile
Le fait de serrer la poignée étoile permet de pousser la bille centrale vers le bas et
d’écarter ainsi les trois billes de fixation vers l’extérieur, où elles sont serrées dans la
douille de logement.
Grâce à ce système simple à utiliser, le temps d’équipement des machines est
raccourci jusqu’à douze fois par rapport aux méthodes conventionnelles.
Montage :
1. Dévisser d’abord la vis sans tête du vérin de positionnement.
2. Visser la poignée étoile.
Avantages :
Serrage sans outil
Matière :
Vérin de positionnement en acier de traitement.
Billes en acier à roulement.
Poignée étoile en thermoplastique.
Tige filetée en acier.
Finition :
Vérin de positionnement traité, bruni.
Billes trempées, brutes.
Poignée étoile noire avec couvercle rouge.
Tige filetée passivée bleu.
Contenu de la livraison :
03153 Vérin de positionnement Ball Lock.
06220 Poignées étoile similaires à la norme DIN 6336.
Accessoires :
03153 Kit de réparation.
03154 Douilles de centrage.
03155 Douilles de logement, forme A (enfoncées à l’arrière).
03156 Douilles de logement, forme B (vissées à l’avant).
