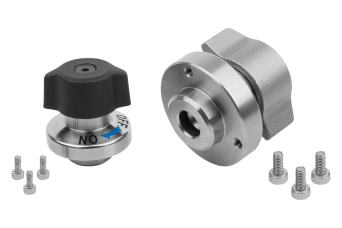

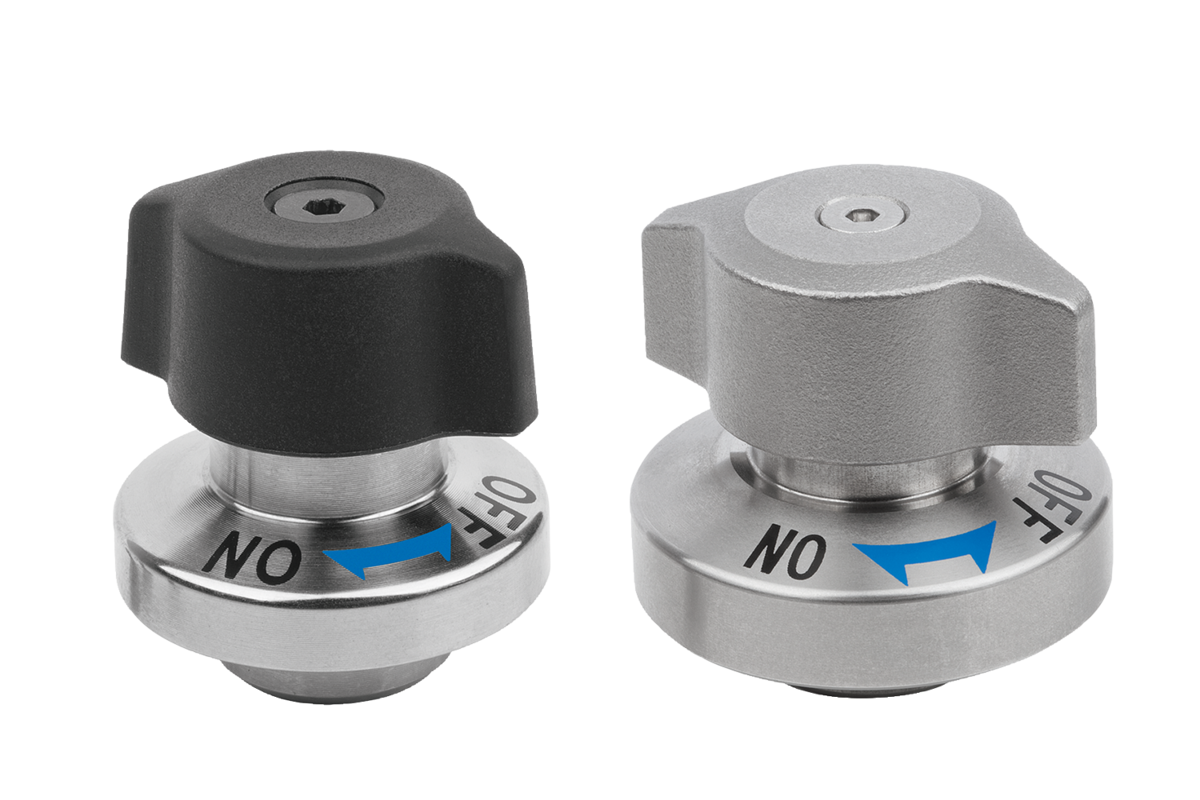

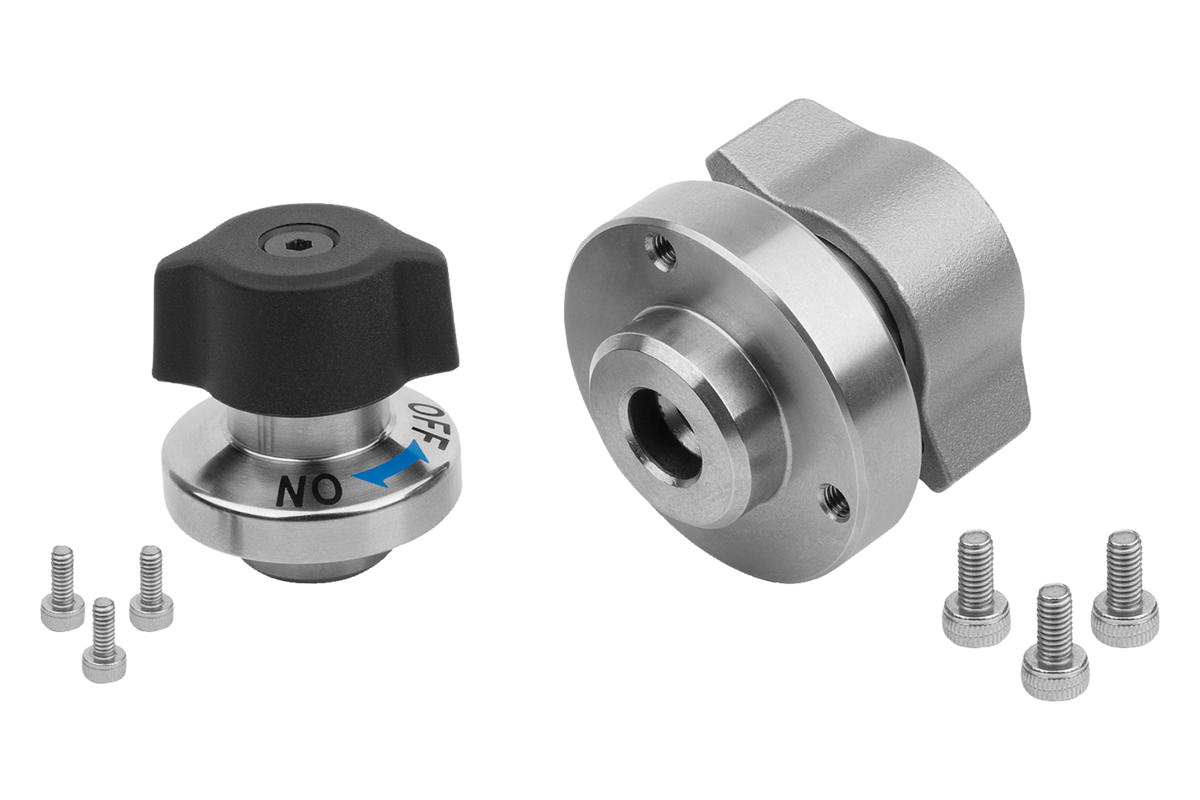

Verrous à bouton poussoir en inox avec bouton rotatif et tête rotative en plastique ou en inox

Matière :

Corps en Inox.

Bouton en thermoplastique PA (polyamide) ou en Inox.

Finition :

Corps : naturel.

Bouton en PA renforcé de fibre de verre, noire.

Bouton en Inox, poli.

Nota :

Vis de fixation M2 ou M3 en inox fournies.

Option de montage 1 pour plaques d’épaisseur 6 mm.

Option de montage 2 pour plaques d’épaisseur > 6 mm jusqu’à 14 mm.

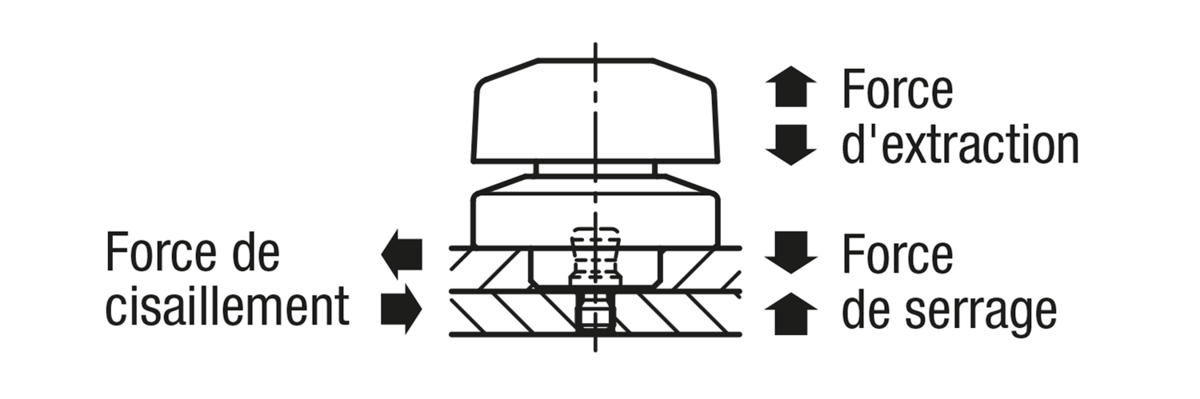

En cas de dépassement de la force de maintien, on constate un espace de plus de
0,1 mm entre les plaques.

Mode d'emploi :

S'assurer que le bouton est en position « OFF ».

Placer le verrou tournant sur la broche de serrage et passer le bouton sur la position
« ON ».

Un clic se fait entendre lorsque le serrage est atteint.

Accessoires :

Broche de serrage 03192-25.

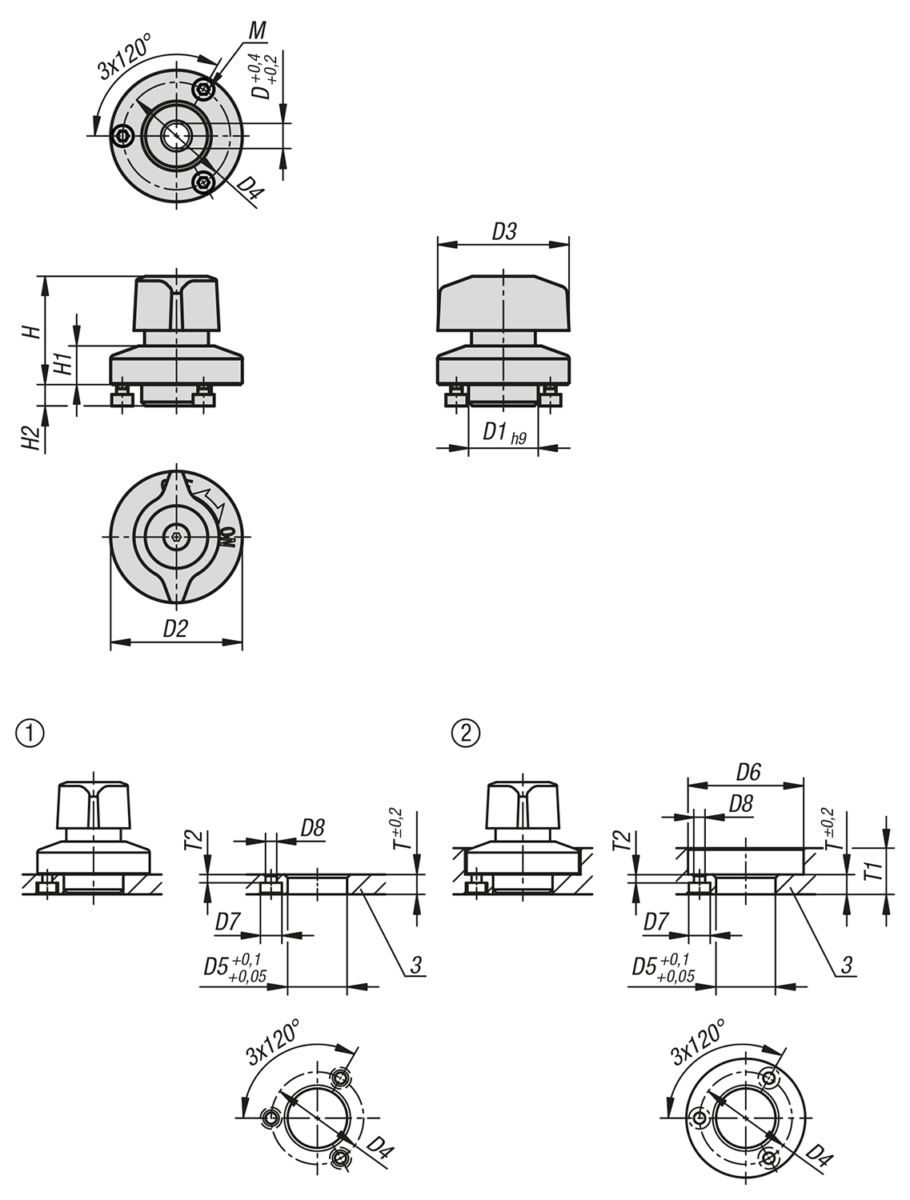

Indication de dessin :

1) Option de montage 1

2) Option de montage 2

3) Plaque
