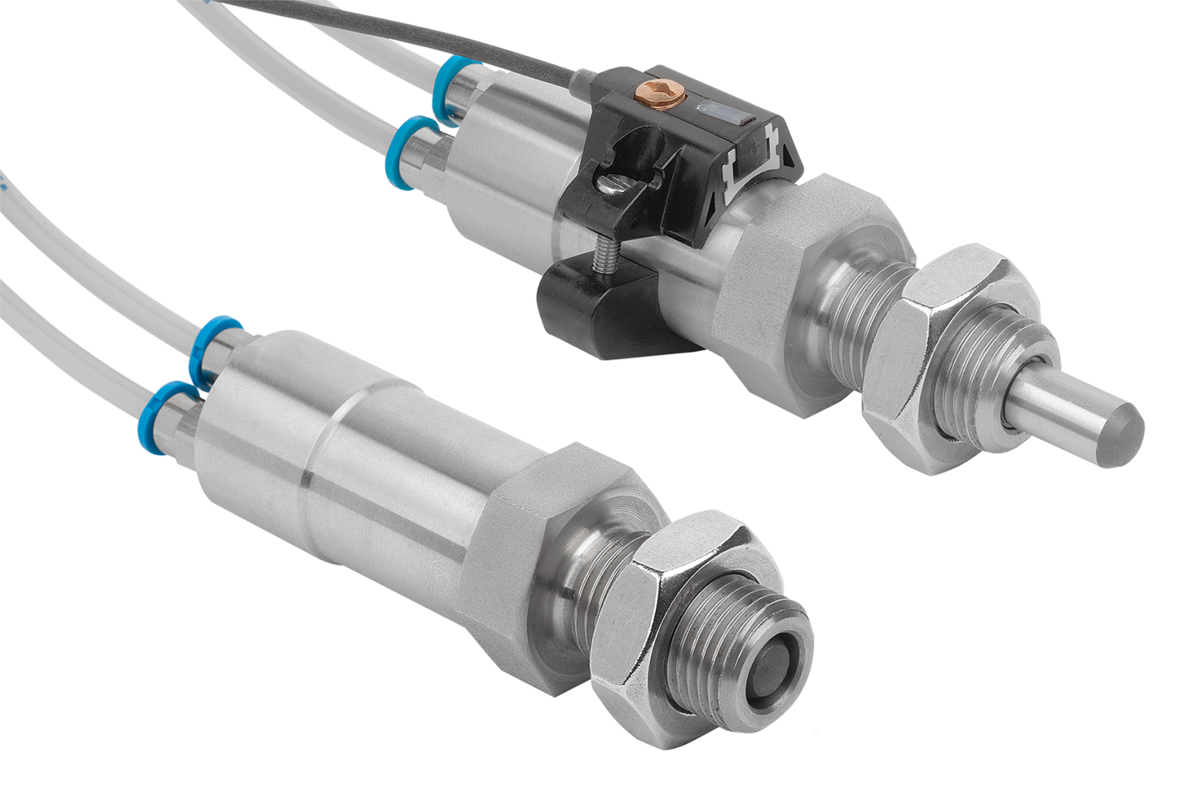

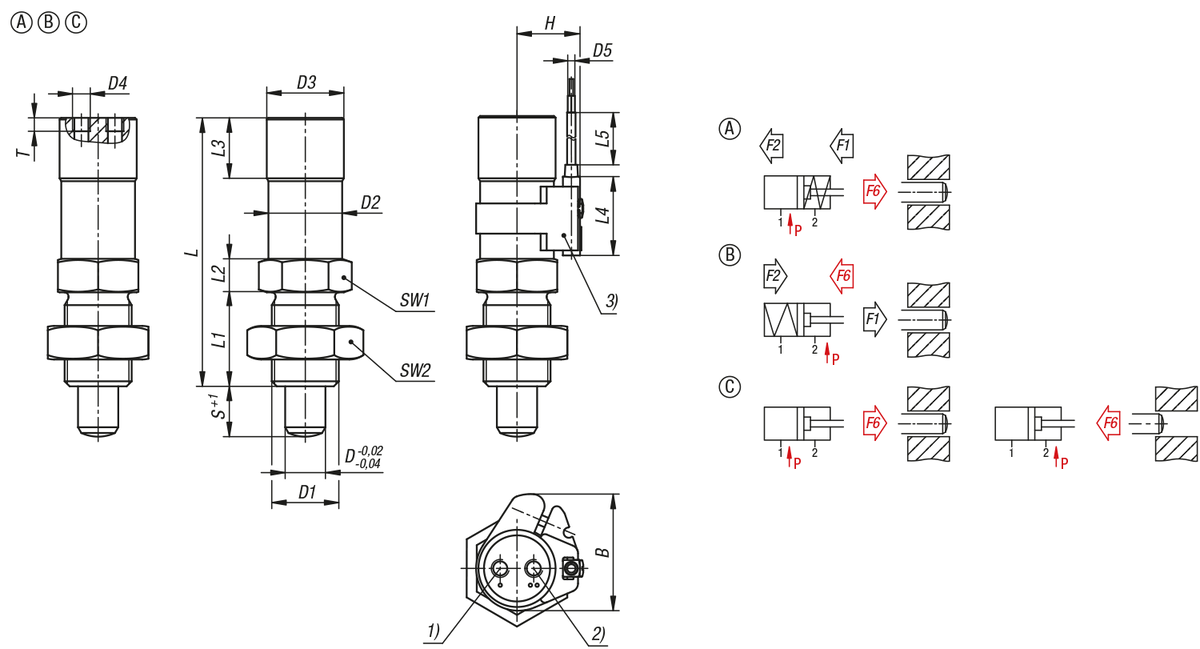

Doigt d’indexage pneumatique en inox
Les doigts d’indexage sont utilisés lorsqu’il faut éviter toute modification de la position d’arrêt sous l’effet de forces transversales.
Par exemple pour le verrouillage de la longueur et de la hauteur ainsi que le verrouillage de la position dans la construction de machines, d’appareils, de meubles et de véhicules spéciaux.
Les doigts d’indexage pneumatiques sont actionnés par de l’air comprimé. Cela permet de faire rentrer ou sortir automatiquement le doigt d’arrêt.
Le point d’arrêt peut par ailleurs se trouver dans une zone où l’actionnement manuel n’est pas possible.
Dans le cas du modèle avec capteur d’état, l’état d’actionnement peut être enregistré et traité électroniquement.
Le capteur de champ magnétique utilisé à cet effet est bloqué dans le profilé rainuré du support de capteur. Le capteur d’état et le support de capteur peuvent être déplacés axialement et fixés en fonction de la position de détection souhaitée.
Douille filetée en inox 1.4305.
Doigt d’arrêt en inox 1.4034.
Joint de piston et joints toriques en NBR.
Joint de tige en TPU.
Aimant en NdFeB.
Contre-écrou en A2-70.
Capteur de champ magnétique en thermoplastique PA12.
Support de capteur en POM, profilé rainuré en aluminium.
Forme C : à double effet
Pression de service : 4-6 bar
air filtré et séché, lubrifié ou non
Capteur de champ magnétique :
Circuit de sortie : PNP à fermeture (NO)
Tension de service : 10 - 30 V CC
Courant de fonctionnement : 200 mA
Intensité du champ de commutation : 2 kA/m
Fréquence de commutation : 3 000 Hz
Résistance aux courts-circuits : oui
Résistance à l’inversion de polarité : non
Indice de protection : IP67
Type de raccordement : câble en PUR de 2 m
Plage de température : -25 °C - +85 °C
Homologation : CE, c-UL-us, UKCA, WEEE
