Ressorts de compression hélicoïdaux de grande qualité

Description

Les ressorts de compression hélicoïdaux norelem

Les ressorts de compression hélicoïdaux sont des produits polyvalents souvent utilisés dans divers domaines d’application, et principalement par les entreprises qui œuvrent dans le secteur industriel .

Découvrez notre gamme de ressorts de compression.

Utilisation des ressorts de compression ?

Ressorts de compression - définition

Fabriqués à partir d’un fil profilé rectangulaire en acier chrome-silicium qui réagit à la pression, les ressorts de compression se définissent comme des ressorts hélicoïdaux cylindriques dont la résistance augmente sous la pression de l’axe.

Semblable à un serpentin de type élastique très résistant, façonné intégralement à l’aide d’acier au chrome-silicium.

L’effet de ressort donne la possibilité de fournir une résistance ou d’absorber une force.

Exemples d'utilisation des ressorts de compression

Dès qu'il s'agit de déplacer des pièces de machine on utilise un ressort de compression.

Les ressorts de compression norelem sont également utilisés

pour ouvrir ou fermer des contacts de commutation, ou
pour former une liaison solidaire, par exemple dans les bloque-portes ou les embrayages à friction.

Détails techniques

Gamme de ressorts de compression norelem

Afin de répondre à toutes vos demandes, divers types de ressort ont été créés . Un code couleur est mis en place pour identifier facilement le modèle.

Ainsi, on distingue principalement quatre différents types de ressorts de compression, qui s’utilisent respectivement selon les forces exigées : ressorts de compression hélicoïdaux pour charge légères, modérées, lourdes et extra-lourdes. Découvrez les ressorts de compression norelem dans notre catalogue THE BIG GREEN BOOK .

Les formes des ressorts de compression disponibles chez norelem

Notre gamme de ressorts de compression est exclusivement composée de ressort hélicoïdaux

Nos ressorts sont composés d’un fil profilé rectangulaire. Le ressort de compression hélicoïdal cylindrique s’identifie par sa forme étroite.

Conception du matériel

Le ressort de compression standard proposé par norelem est fabriqué à partir d’acier au chrome-silicium.

A la fois souple et résistant, chaque modèle spécifique de ressort de compression en acier est adapté avec précision selon vos besoins.

Le caractère exceptionnel des ressorts de compression permet de supporter des températures de service élevées allant jusqu’à 230°C, ainsi que des charges alternatives et continues extrêmes.

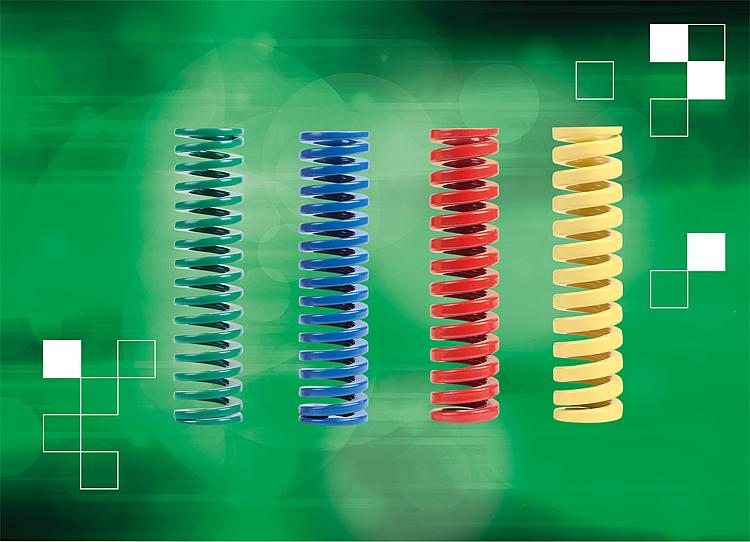

Classification par couleur et force correspondante des ressorts de compression norelem

Les ressorts de compression norelem sont des versions de base de ressorts hélicoïdaux.

Ils sont classifiés par groupe de couleurs selon différents paliers de charge.

Ressort de compression vert : charge légère
Ressort de compression bleu : charge modérée
Ressort de compression rouge : charge lourde
Ressort de compression jaune : charge extra-lourde

Les dimensions de nos ressorts de compression hélicoïdaux

Les ressorts de compression hélicoïdaux disponibles dans THE BIG GREEN BOOK ont un diamètre compris entre 10 et 25mm, et une longueur comprise entre 25 et 305mm.

Voici les différents diamètres disponibles chez norelem :

Ressort de compression diamètre 10 mm
Ressort de compression diamètre 12,5 mm
Ressort de compression diamètre 16 mm
Ressort de compression diamètre 20 mm
Ressort de compression diamètre 25 mm

Les longueurs de ressorts de compression de norelem disponibles sont (valeur en mm) : 25 / 32 / 38 / 44 / 51 / 64 / 76 / 89 / 102 / 115 / 127 / 140 / 152 / 165 / 178 / 190 / 203 / 229 / 254 / 305.

Important : Les longueurs, diamètres, forces et couleurs des ressorts sont conformes à la norme ISO 10243.

Cette norme spécifie, entre autres, les cotes de montage et les tolérances des ressorts de section transversale rectangulaire.

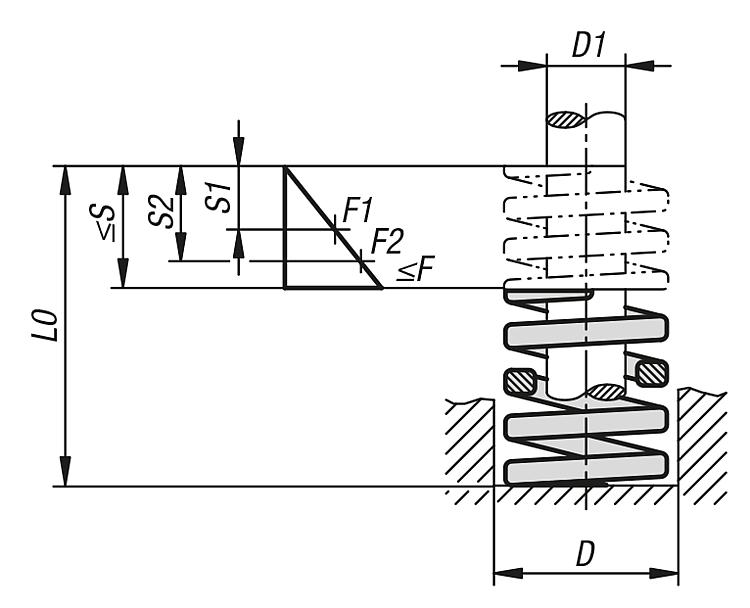

Les mesures à prendre en compte pour l’achat de votre ressort de compression

Débattement

Le débattement (S) représente la distance sur laquelle le ressort de compression est comprimé une fois la force appliquée. Le débattement correspond à la somme de la course de travail et de la course de précontrainte (exemple de calcul : différence entre L0 et L).

Course de précontrainte

Pour que le ressort ne produise aucun bruit à l'état monté et qu'il ne soit pas mal fixé dans la pièce à installer, il doit toujours comporter une précontrainte (VW) (calcul : longueur L1 < longueur L0).

Course de travail

La course de travail correspond à la course du ressort, sans que celui-ci n'intègre une précontrainte.

Longueur sans charge

Longueur du ressort à l'état monté, sans qu'aucune force ne s'exerce sur lui. Pour prolonger la durée de vie des ressorts de compression, ceux-ci sont en outre traités thermiquement, grenaillés et positionnés à hauteur du bloc.

Hauteur du bloc

La hauteur du bloc correspond à la hauteur du ressort lorsque les spires sont immédiatement adjacentes.

Le ressort de compression de norelem pour l’industrie

Les ressorts de compression représentent des pièces incontournables dans l’industrie, et principalement pour les industriels qui œuvrent dans la construction de machines et d’installation et la fabrication d’outils divers.

Autres secteurs :

Ressort de compression pour serrure
Ressort de compression agricole
Ressort de compression pour remorque

Qualité des ressorts de compression

Les ressorts de compression hélicoïdaux de norelem sont des produits de qualité approuvée qui ont été conçus avec la plus grande précision.

Documents administratifs

Ressorts.pdf
