Équerres de montage

Description

Les équerres conviennent pour le positionnement et la fixation verticale de pièces et de dispositifs. Elles vous offrent un moyen rapide et économique de construire des systèmes de serrage de pièces avec des éléments de bridage standardisés.

Chez norelem, vous trouverez une vaste gamme d’équerres selon l’utilisation que vous souhaitez.

Types d’équerres :

Choisissez l’équerre adaptée à vos besoins ! Forme, matière, découvrez les équerres norelem.

Choisissez l’équerre qu’il vous faut :

Type	Fonction	Avantages
Équerre avec rainures	Les équerres rainurées norelem en forme T permettent de construire des systèmes de serrage de pièces avec des éléments de bridage standardisés.	Pas de rainures précis Sens longitudinal et transversal Répétabilité des opérations de serrage
Équerre pré-usinée	Les équerres avec faces d'appui pré-usinées permettent de fabriquer des corps de base avec des trames modulaires spécifiques ou des perçages individuels.	Usinage des faces par le client Pied usiné sur la table de machine-outil Conformes aux normes DIN 55201 et JIS 6337-1980
Équerre simple	Les équerres simples offrent une unique phase d’appui	Surfaces de référence usinées Compatibles aux palettes de machines outils DIN 55201 et JIS 6337-1980
Équerre double	Les équerres doubles offrent deux surfaces d’appui disponibles	Surfaces de référence usinées Compatibles aux palettes de machines outils DIN 55201 et JIS 6337-1980 Tôles de protection anti-copeaux

Les équerres pour l‘industrie :

Les équerres de bridage représentent des pièces incontournables dans l’industrie, notamment pour ceux qui œuvrent dans la construction de machine et l’installation et la fabrication d’outils divers. Ces équerres sont parfaites pour la fixation de pièces sur des plateaux ou des tables outils.

Équerres pour d'autres travaux de montage :

De par sa haute résistance à la corrosion, l’aluminium fait partie des matériaux les plus prisés dans le secteur du bâtiment. La fonte est très bonne en compression. Ces deux matériaux utilisés dans les équerres de bridage norelem sont de qualité et fiables pour les travaux de montage. De nombreux usages diverses de ces produits peuvent donc être effectués.

Les équerres de montage en fonte et aluminium supportent des charges lourdes et sont robustes permettant ainsi une fixation sûre. Les équerres sont utilisées aussi pour la configuration de dispositifs modulaires sur des machines horizontales.

Détails techniques

Matière des équerres

À la fois résistant et modulable, chaque modèle d’équerre est adapté avec précision selon vos besoins.

La fixation des équerres est composée d’un large groupe d’éléments servant à maintenir les objets. Ils ne peuvent plus se déplacer, tomber ou même se séparer grâce aux différents matériaux. Différentes matières sont ainsi utilisées en fonction du modèle :

Fonte à graphite lamellaire

GJL 250, GJL 300

Aluminium

Fonte grise

Etc.

Couleurs des équerres

Chez norelem, nous vous proposons des équerres en fonte grise, des équerres en aluminium et en GJL de couleur grise et acier avec des tôles de protection de couleur orange.

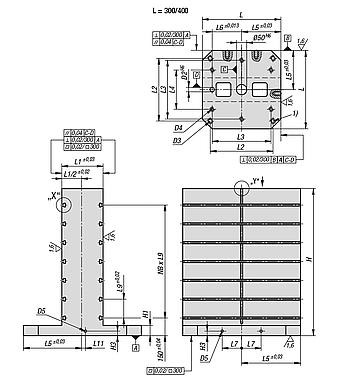

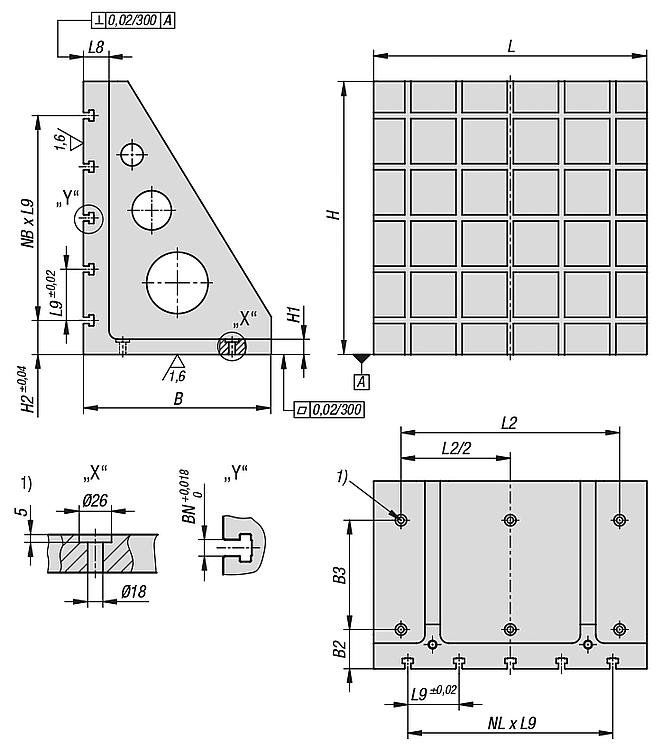

Equerres à rainures

Les équerres rainurées sont fortement plébiscitées pour leur polyvalence. Les pas de rainures précis, à la fois dans le sens longitudinal et transversal, garantissent une répétabilité très élevée des opérations de serrage. Ces équerres avec rainures en T offrent un moyen rapide et économique de construire des systèmes de serrage de pièces avec des éléments de bridage standardisés

Équerres de bridage lisses

Les équerres lisses de bridage vous offrent une marche de manœuvre personnalisée. Les faces pré-usinées est un moyen rapide et économique de fabriquer des corps de base avec des trames modulaires spécifiques ou des perçages individuels. Vous pouvez ainsi les surfaces d’appui et les adapter à vos propres machines-outils.
