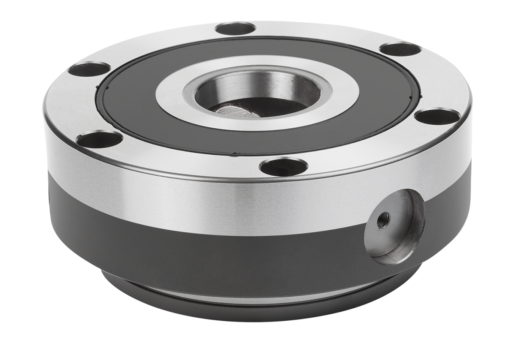

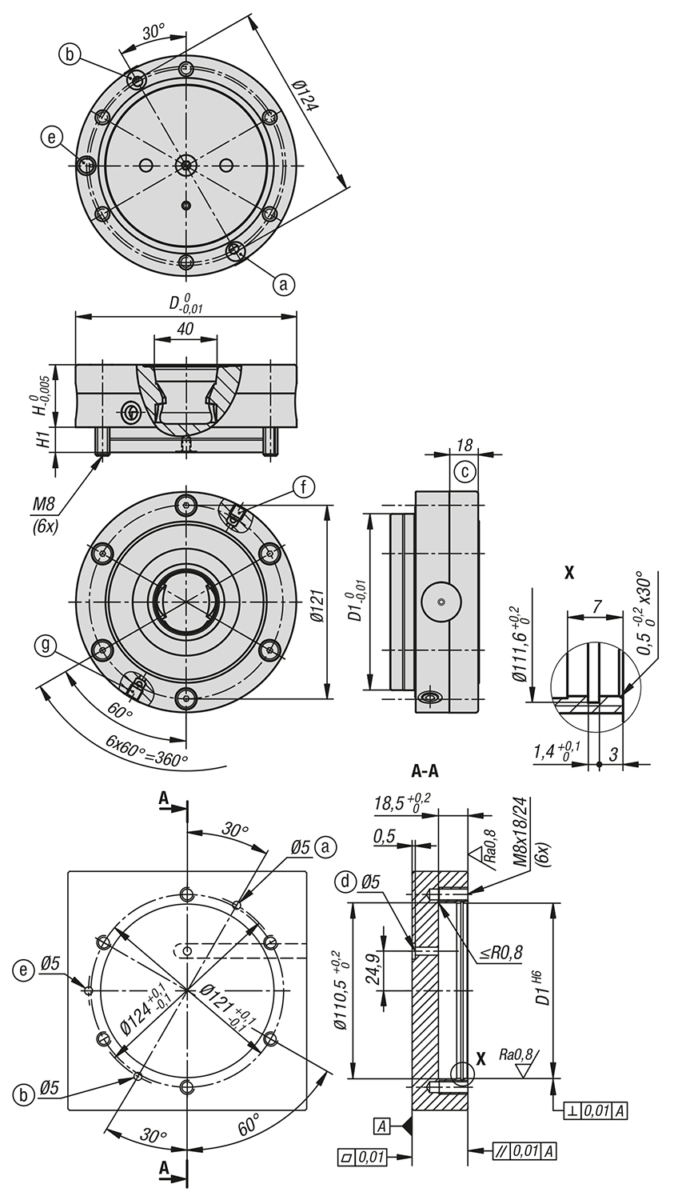

Module de serrage UNILOCK ESM 138-C


Description

Les modules de bridage UNILOCK peuvent être installés sur des tables de machine
ou des dispositifs (plaques, cubes, tours, etc.), avec ou sans débord, et ce dans
n'importe quelle position. La commande pneumatique des modules de bridage peut
être individuelle ou collective.
Cela permet d'obtenir un système de bridage à point zéro personnalisé.

Leur conception modulaire permet d'adapter de manière optimale le nombre et
l'écartement des modules de bridage à l'opération de serrage à effectuer. Les temps
d'équipement sont considérablement réduits, ce qui permet de prolonger la durée de
vie des machines.

Les forces de serrage élevées sont produites par le groupe de ressorts intégré
(l'unité est serrée sans pression).

Le desserrage s'effectue via un système pneumatique.

Même en cas de chute de pression ou de fluctuations de l'alimentation en air
comprimé, la force de traction est totalement maintenue.

Tous les modules de bridage disposent par défaut d'une fonction turbo. Une brève
impulsion d'air au niveau du raccord d'air « Turbo » permet d'augmenter nettement
la force de traction obtenue grâce aux ressorts. Les modules de bridage sont donc
aussi très bien adaptés aux gros travaux d'usinage.

Il est recommandé d'utiliser la fonction turbo pour obtenir la force de traction
maximale.


Détails techniques

Matière :

Acier de cémentation.

Finition :

Surfaces fonctionnelles cémentées, trempées et rectifiées.


Les forces de serrage suivantes sont possibles en associant les broches de serrage
UNILOCK aux vis de fixation M10, M12 et M16 :

- Force de serrage (M10) 35 000 N

- Force de serrage (M12) 50 000 N

- Force de serrage (M16) 75 000 N

Force de serrage avec la vis CHC DIN EN ISO 4762 -12.9

Les broches de serrage ne doivent être serrées dans le module de bridage qu'en
association avec une unité de remplacement montée.

Une taille de broche de serrage commune à tous les modules de bridage et la
compatibilité avec le système de bridage modulaire 5 axes 80 garantissent des
possibilités d'utilisation variées.


Données techniques :

- Force de traction avec turbo de 25 kN.

- Pression système : 6 bars, air lubrifié.

- Précision de répétition ≤0,005 mm.

- Plage de température de 5° à 60° C.

- Raccord optionnel pour air purifié.

- Le troisième raccord d'air ouvert ou fermé peut servir de fonction de vérification
pour les coulisseaux de serrage
