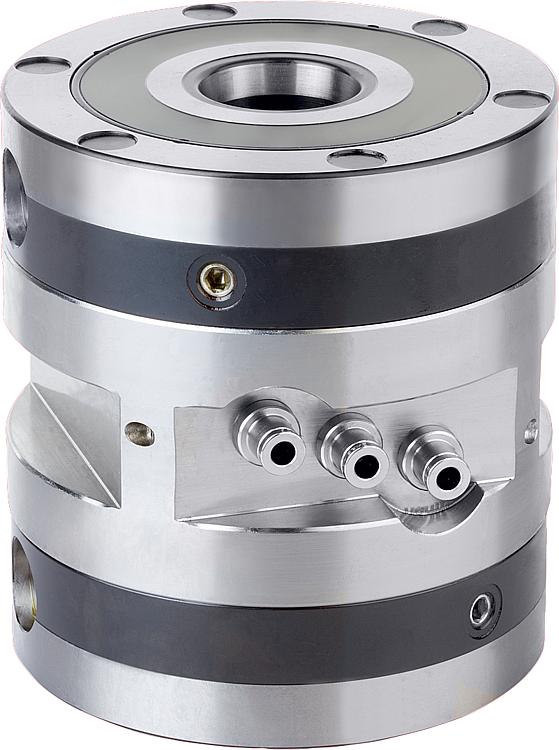

Module de serrage double UNI lock
Description
Les modules de serrage doubles UNILOCK conviennent tout particulièrement pour le serrage direct de pièces. Les pièces à géométrie complexe peuvent ainsi être complètement usinées des 4 ou 5 côtés.
Les modules de serrage doubles UNILOCK peuvent être montés dans toutes les positions. Les forces de serrage élevées sont produites par le bloc-ressort intégré (l'unité est serrée sans pression). Le desserrage s'opère via un système pneumatique.
Les forces de serrage suivantes sont possibles avec les tenons de serrage UNILOCK associés aux vis de fixation M10, M12 et M16 :
Force de serrage (M10) 35 000 N/module
Force de serrage (M12) 50 000 N/module
Force de serrage (M16) 75 000 N/module
Détails techniques
Matière :
Acier de cémentation.
Finition :
Surfaces fonctionnelles cémentées, trempées et rectifiées.
Données techniques :Pression d'ouverture : 6 bar, air lubrifié
Pression du turbo : 6 bar
Prise d'air : G 1/8
Répétabilité ≤ 0,005 mm
Pression du turbo : 6 bar
Prise d'air : G 1/8
Répétabilité ≤ 0,005 mm
