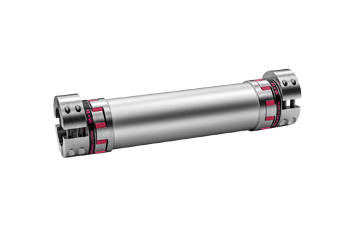

R+W - LIGNE D'ARBE EZ2
Depuis plus de 30 ans, R+W Antriebselemente GmbH fabrique pour le monde entier des accouplements, des limiteurs de couple et des lignes d’arbres allant de 0,05 Nm à 2000 kNm qui pourraient répondre à vos besoins.Outre une large gamme de produits, nous pouvons également vous proposer des accouplements spéciaux totalement adaptés à vos applications.
PLUS SIMPLES, PLUS RAPIDES ET PLUS AVANTAGEUSES : LES LIGNES D’ARBRES DE R+W
Les lignes d'arbres de précision sont utilisées pour couvrir de grandes distances. Tandis qu'autrefois, il fallait prévoir un palier intermédiaire en cas de distance importante, les lignes d'arbres modernes permettent d'obtenir d'importants écarts (jusqu'à 6 mètres) entre les arbres sans support intermédiaire. Leurs domaines d'applications sont très variés : on les retrouve notamment dans les machines-outils, les machines d'emballage, les machines à imprimer, les installations de manutention et les grues, ou encore dans le domaine des chaînes de fabrication et de peinture
- Structure :
- Deux moyeux d'accouplement fabriqués avec une haute concentricité, avec griffes d'entraînement de forme concave.
- Insert en élastomère au choix, en exécution A ou B.
- Les deux corps de l'accouplement sont assemblés de manière fixe par un tube en aluminium de concentricité optimisée.
- Plage de température : en fonction de l'insert en élastomère choisi.
- Rigidité en torsion : afin d'optimiser le groupe d'entraînement, nous proposons différentes duretés Shore pour les inserts en élastomère.
- Jeu de tolérance : de la liaison arbre-moyeu 0,01 - 0,05 mm
- Matériau :
- Moyeux d'accouplement : jusqu'à la série 450 en aluminium haute résistance, série 800 acier, à partir de la série 2500 2500 FGS 40
- Insert en élastomère : plastique de fabrication précise, extrêmement résistant à l'usure et aux températures
- Tube intermédiaire : tube en aluminium haute précision, tube acier et PRF possible en option.
- Vitesses de rotation : pour toutes demandes ou commandes, prière d'indiquer la vitesse de service afin de vérifier la vitesse critique de flexion.
- Caractéristiques techniques : couple nominal : 10 - 25 000 Nm
- Propriétés des lignes d'arbres, modèle EZ2 :
- Montage radial possible par moyeu de serrage divisé
- Longueurs standard jusqu'à 4 m
- Aucun palier intermédiaire nécessaire
- Moyeu de serrage conique possible en option
