KSB SAS

ISORIA 10/16

Description

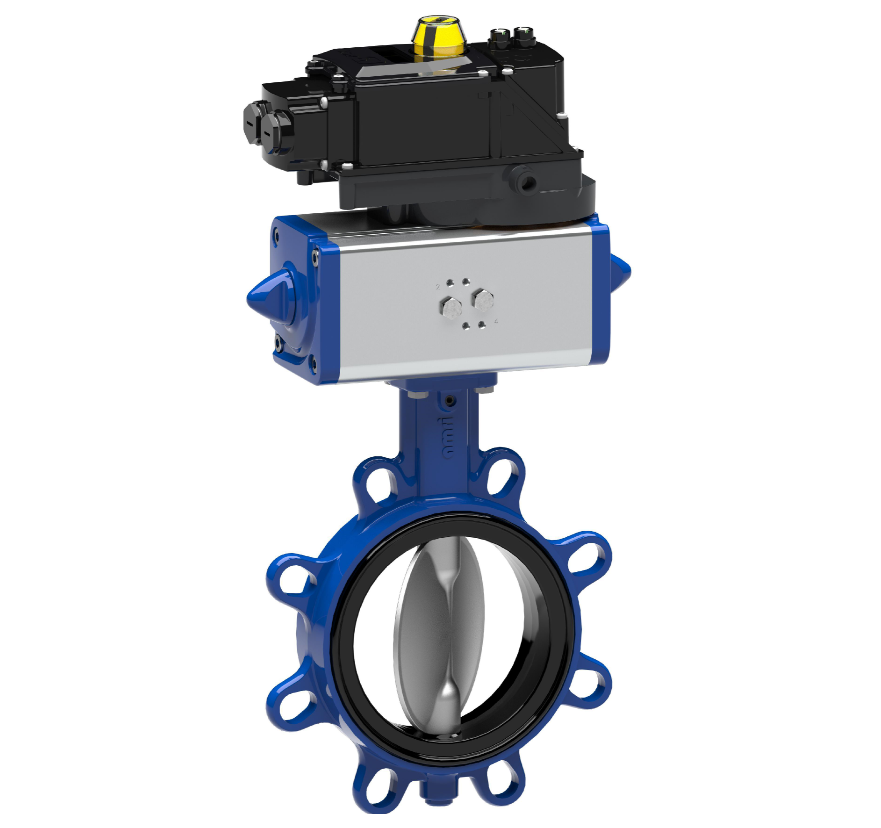

Robinet à papillon centré avec bout d'arbre carré suivant ISO 5211, avec manchette élastomère, poignée ou démultiplicateur manuel, actionneur pneumatique, électrique ou hydraulique, corps annulaire (T1), corps à oreilles de démontage (T2), corps à bossages taraudés (T4), corps à section en U à faces planes (T5). Les corps T2 et T4 permettent le démontage aval et le montage en bout de ligne avec une contre-bride. Raccordements suivant EN, ASME, JIS.


Avantages

      • Contact sphérique entre l'obturateur et la manchette garantissant une étanchéité permanente et durable
      • Entrainement arbre/obturateur par cannelures ou clavettes : arbre sec, pas de contact avec le fluide véhiculé
      • Etanchéité externe interne conservée lorsque l’actionneur est retiré
      • Repère indiquant la position de l'obturateur
      • La sécurité anti-éjection de l'arbre et de l'arbre de manœuvre assurée par vis ou segment d'arrêt maintient l'arbre et l'arbre de manœuvre dans le corps
      • Robinet équipé de paliers lisses en PTFE chargé sur support acier suivant DN
      • Étanchéité aux brides réalisée directement par la manchette élastomère sans joint de bride supplémentaire

Détails techniques

Caractéristiques Techniques

Fonction de composante
Sectionnement/réglage
Type de raccordement Entrée
Montage entre brides,
Bride
Concept d’exécution Entraînem
Avec actionneur électrique,
Avec volant,
Hydraulique,
Poignée,
Avec actionneur pneumatique,
Sans
Matériau du corps de robinet
EN-GJL-250,
A216 GR WCC,
EN-GJS-400-15/A536 GR 60-40-18
Pression nominale
PN 6,
PN 16
Diamètre nominal max.
DN 1000
Diamètre nominal min.
DN 40
Température max. autorisée du fluide
200 °C
Température min. autorisée du fluide
-10 °C
Version corps de robinet
Corps annulaire,
oreilles de démontage,
Bossages taraudés faces planes,
Bossages taraudés faces surél,
Section U à faces planes
