LRR 1-53

L’unité fonctionnelle consiste en l’interface utilisateur URB 50 et le régulateur de conductivité LRR 1-53 qui traite le signal dépendant de la conductibilité électrique de l’eau en provenance du transmetteur de mesure. Il commande l’ouverture de la vanne de déconcentration. Il déclenche une alarme de limite MAX. La valeur mesurée est rapportée de façon linéaire à la température de 25 °C.

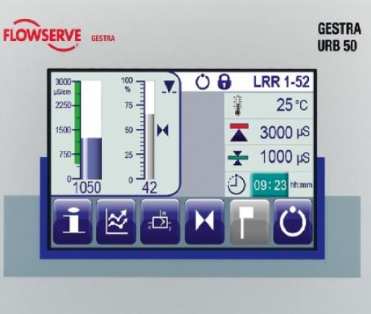

Dans les chaudières de productions de vapeur, la teneur en sel de l’eau augmente du fait de l’évaporation, de même que la conductibilité. Pour éviter des dépôts, il convient de la maintenir dans des limites admissibles. En présence d’écart par rapport à la valeur de consigne, le LRR 1-53 commande les contacts de sortie vers le servomoteur : un pictogramme s’affiche et signale l’ouverture ou la fermeture de la vanne. Le LRR 1-53 se corrige en fonction de la valeur du potentiomètre de retour. Le LRR 1-53 intègre la programmation des impulsions de purge en ouverture complète pour le nettoyage de la vanne. Le régulateur signale que la conductivité MAX est atteinte par coloration en rouge de l’affichage sur l’URB 50 et, selon le réglage, soit signale la conductivité MIN, soit commande séquentiellement la vanne d’extraction de fond. L’interface utilisateur URB 50 est intuitive et la programmation par icônes, facile.

L’icône "danger" donne accès à l’état des contacts qui permet de simuler l’alarme MIN ou MAX par appui sur l’icône du contact correspondant.
