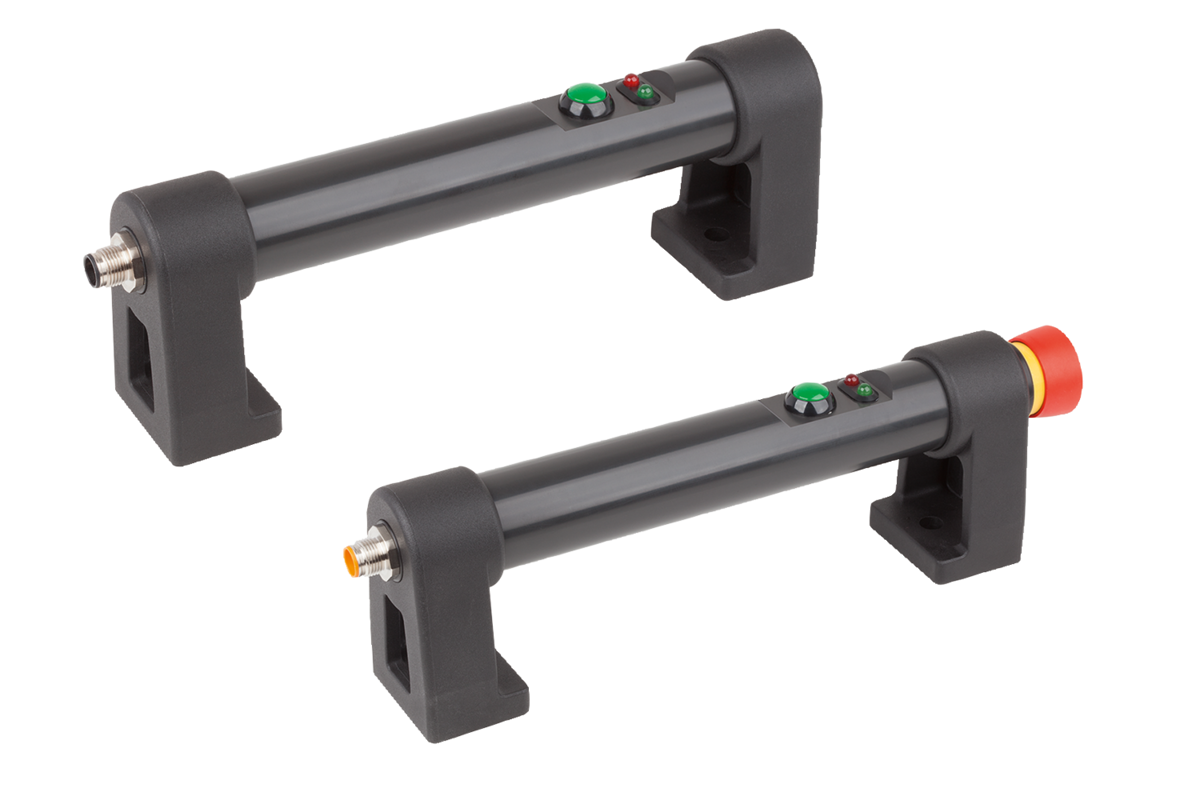

Poignées tubulaires en plastique avec fonction de commutation électrique et un bouton-poussoir

Matière :

Embout de poignée en thermoplastique PA6.

Tube de raccordement en thermoplastique PVC.

Finition :

Embout de poignée noir.

Tube de raccordement noir.

Nota :

Forme A :

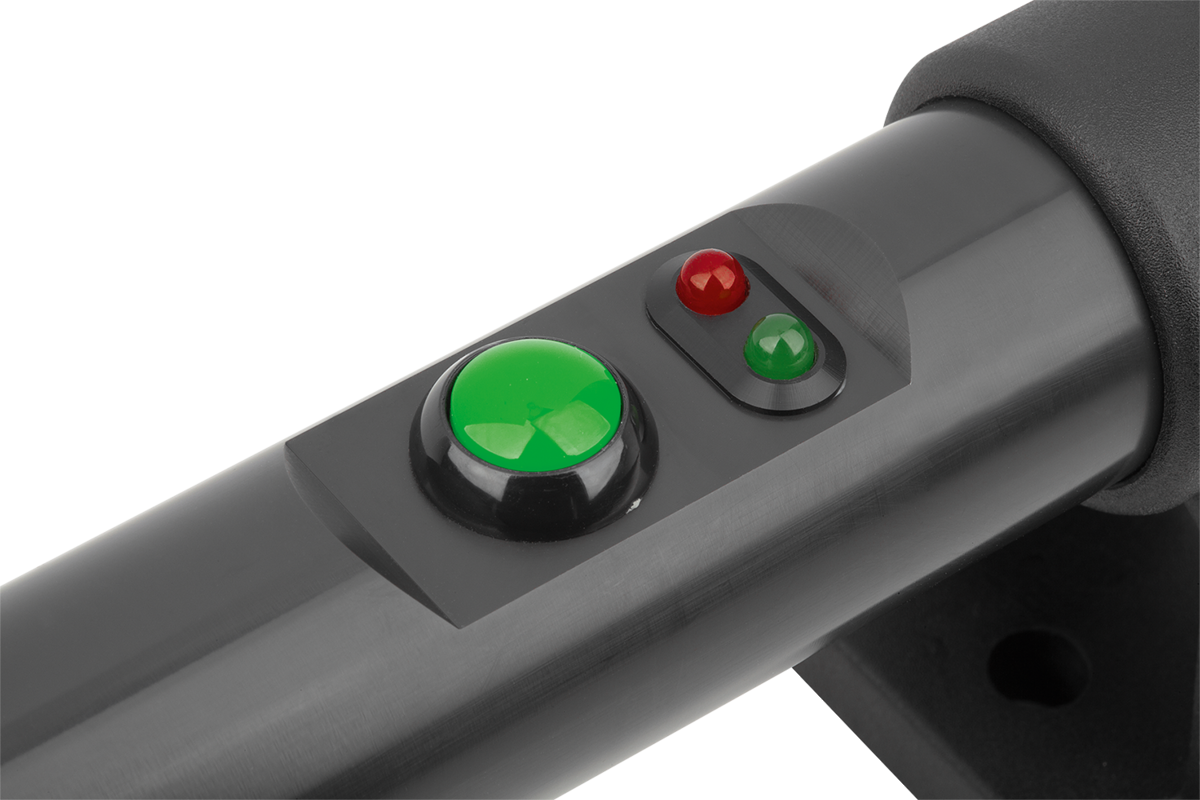

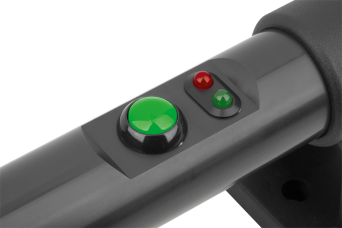

Bouton-poussoir (inverseur)
2 LED

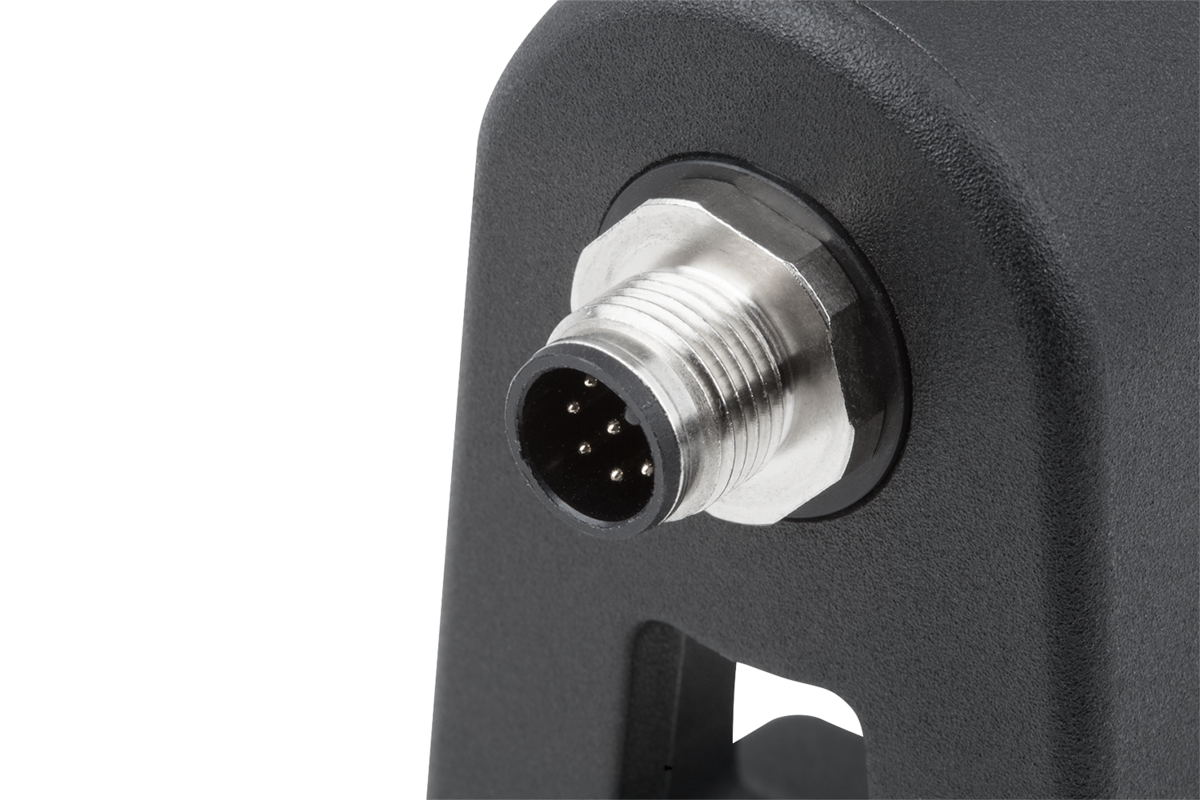

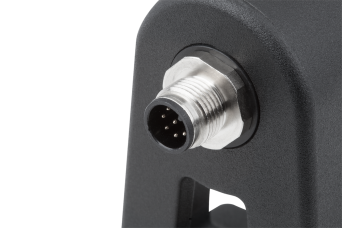

Connecteur 8 pôles

Forme B :

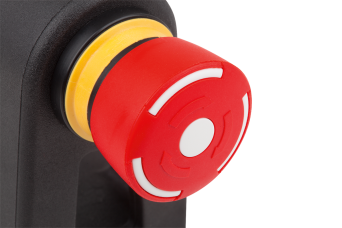

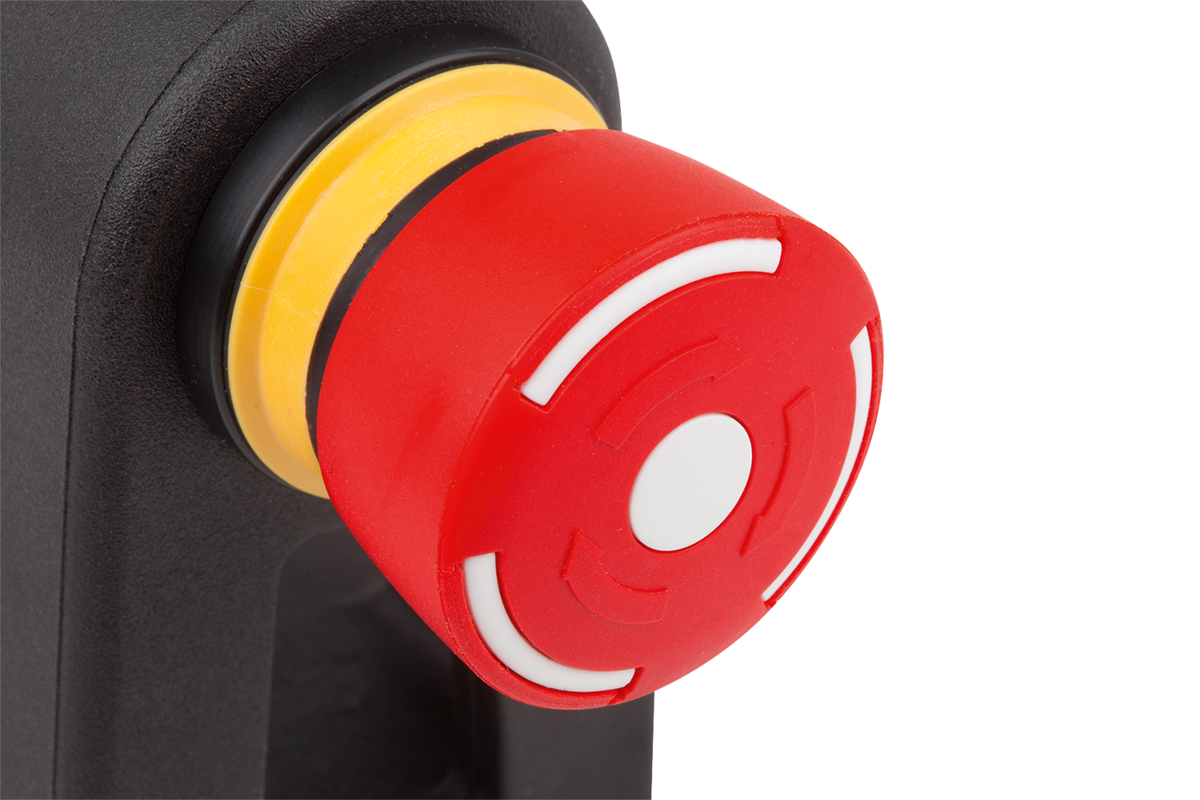

Arrêt d'urgence (2 ouvertures)
Bouton-poussoir (inverseur)
2 LED

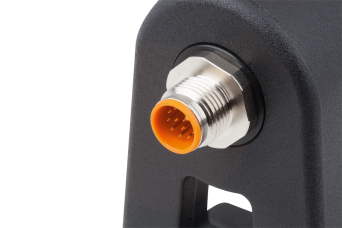

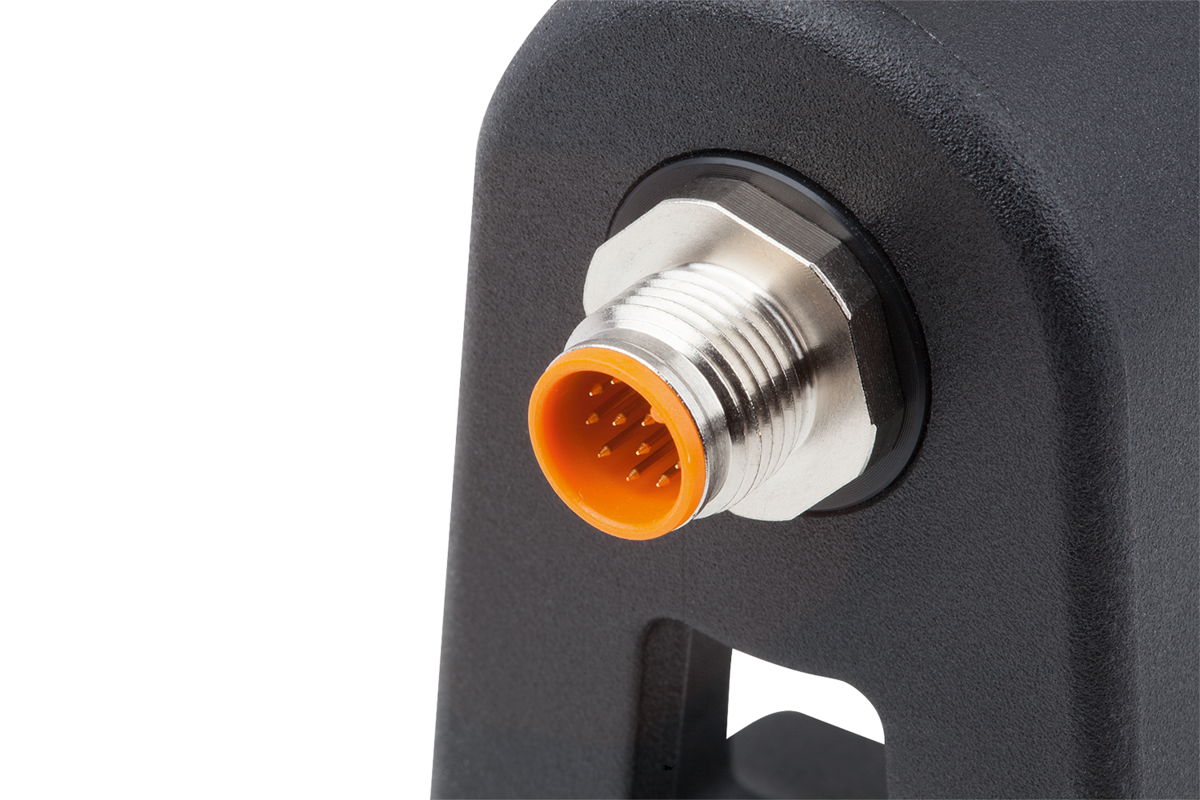

Connecteur 12 pôles

Données techniques :

voir Téléchargements, Informations techniques

Type de raccordement : connecteur M12x1 à 8 ou 12 pôles.

Indice de protection : IP54 avec connecteur vissé.

 Montage :
Fixation en façade.

Accessoires :
Poignées tubulaires en plastique avec embout en plastique 06980.

Connecteur à douille M12x1 avec verrouillage à vis 80150-10.

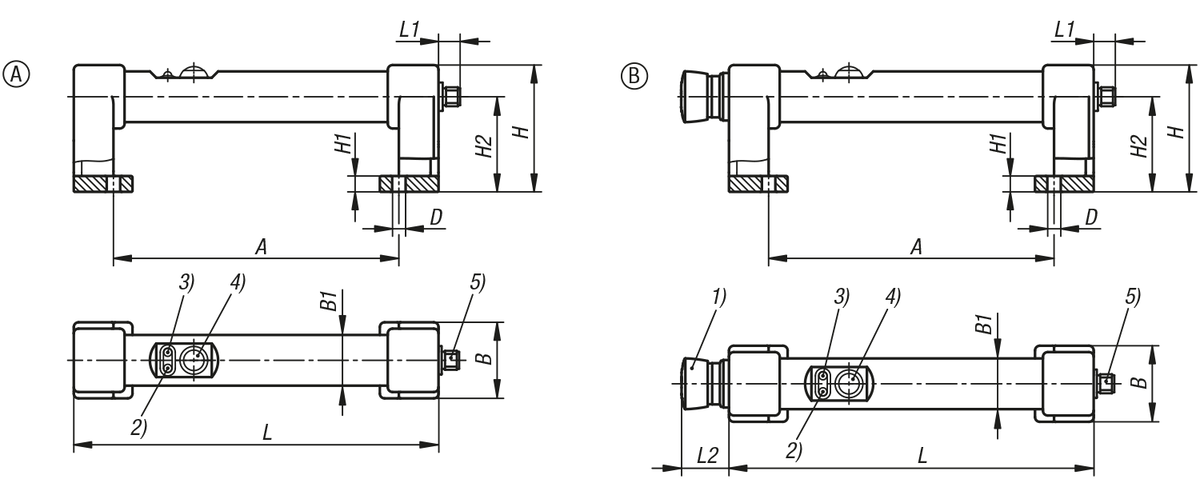

Indication de dessin :

1) Arrêt d'urgence

2) LED rouge

3) LED verte

4) Bouton-poussoir

5) Connecteur, M12x1
