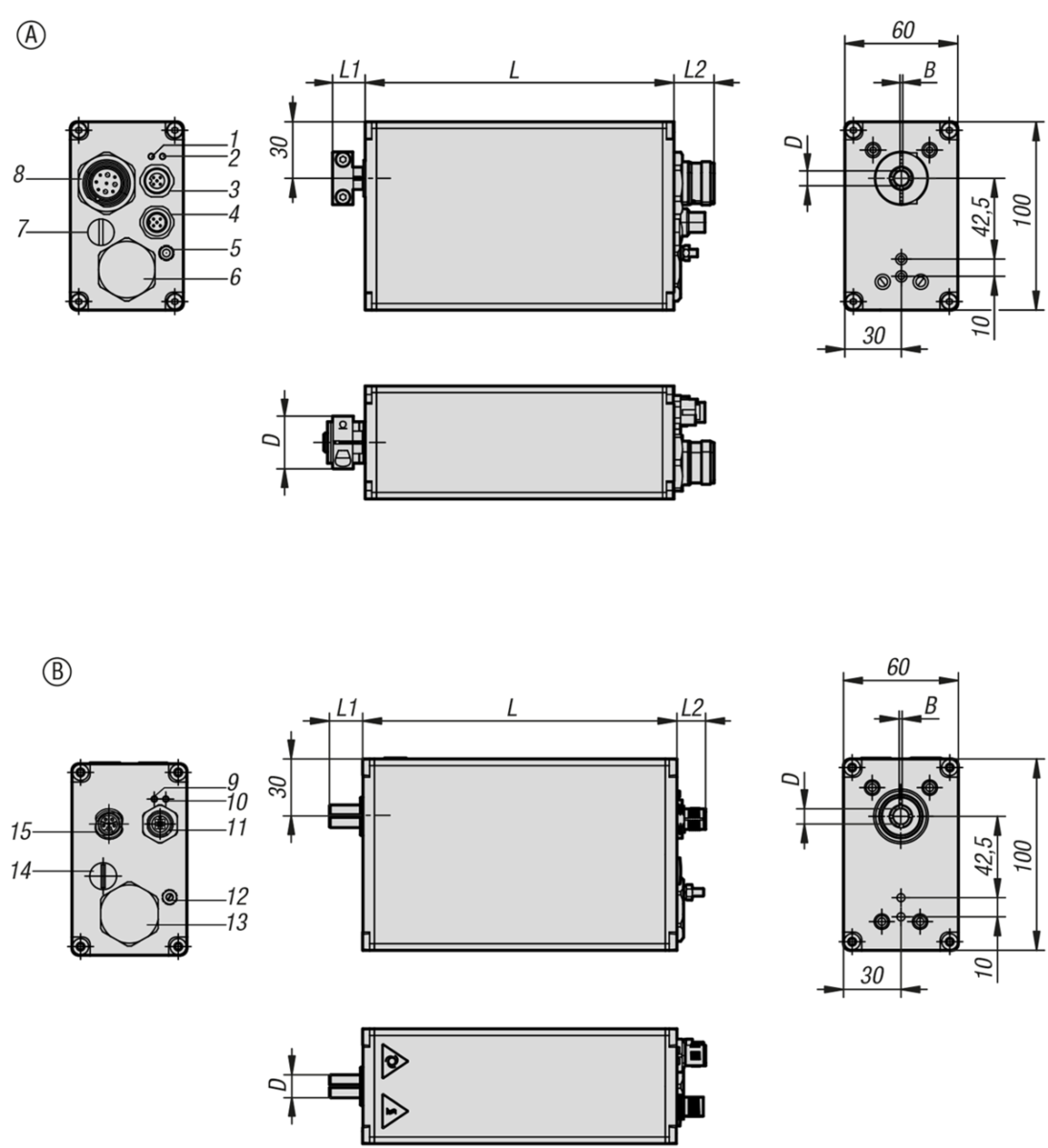

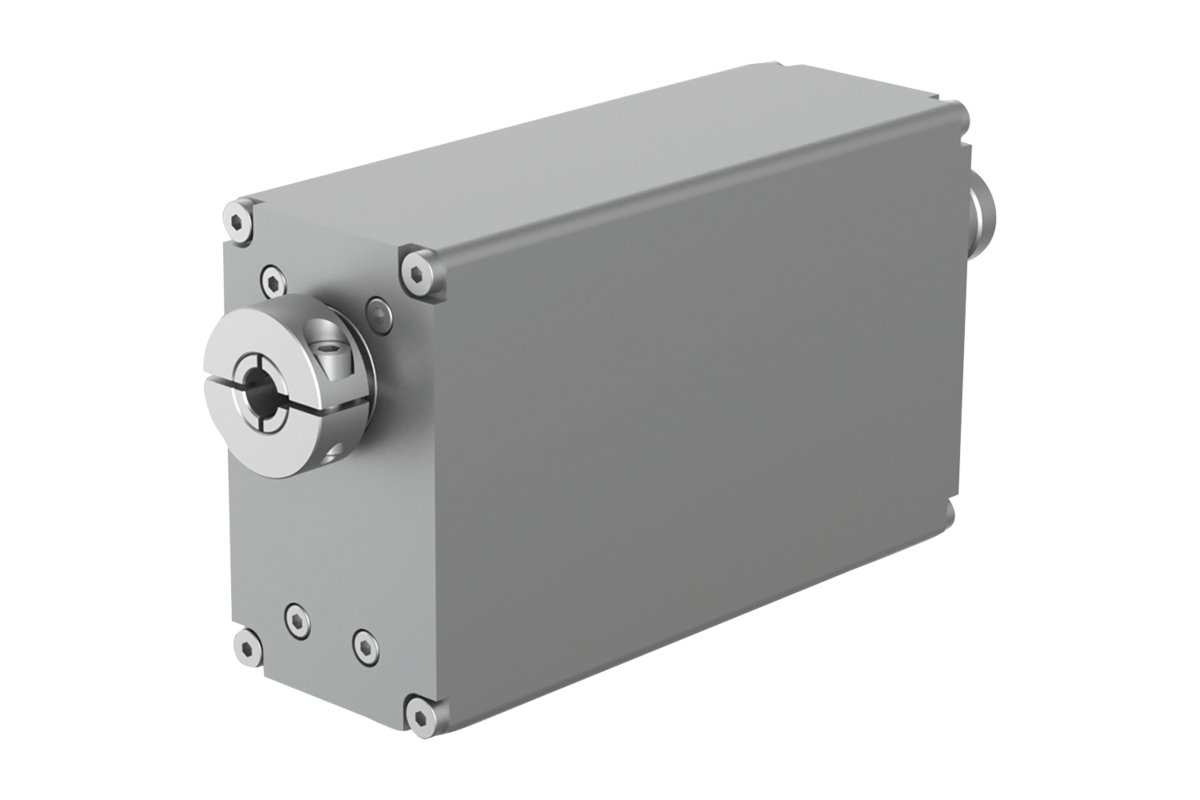

Servomoteurs en inox ou en aluminium pour unités linéaires
Les servomoteurs sont des systèmes mécatroniques complets. Ils sont composés
d’un capteur multitour sans batterie, d’un engranage et d’un moteur, ainsi que d’une
électronique de puissance et de commande intégrée.
Les servomoteurs sont des unités de réglage intelligentes pouvant être montées à
l’extrémité d’un arbre de machine ou sur un arbre de machine ou une broche. Ils
transforment les commandes de déplacement reçues en mouvements de rotation
mécaniques, entraînant ainsi l’arbre de la machine. Pour empêcher l’entraînement
de tourner avec l’arbre de la machine, on utilise le kit de montage (85000-51)
composé d’un bras de reprise de couple et d’une équerre de montage.
Matière :
Boîtier en inox ou en aluminium.
Adaptateur en inox.
Nota :
Les servomoteurs nécessitent deux tensions d’alimentation dans une plage de 24 à
30 V CC.
Leurs entraînements sont équipés d’une commande manuelle d’urgence
mécanique qui permet un actionnement manuel en cas de panne, par ex. lors
d’une de coupure de courant. La prise de service (mini-USB) permet également de
configurer les entraînements à l’aide de l’outil d’assistance.
Utilisation :
Les servomoteurs ne sont pas conçus pour un fonctionnement continu au couple
nominal, mais pour un fonctionnement de courte durée. Les intervalles suivants
s’appliquent à la durée de fontionnement (DF) : pour un couple de charge de 100 %,
la DF est de 25 %, ce qui correspond à un mode de fonctionnement nominal S2
avec un temps de base de 4 minutes : durée de fonctionnement (DF) = 1 minute,
suivie d’une durée de pause (DP) de 3 minutes. En cas de couple de charge réduit,
la DF peut atteindre 50 % selon les conditions ambiantes et l’application. Les autres
modes de fonctionnement sont protégés par un contrôle l2t et une régulation de la
température ainsi que par une limitation réglable du courant. Dans le cadre de cette
protection, un couple de décollement momentanément plus élevé est autorisé.
Montage :

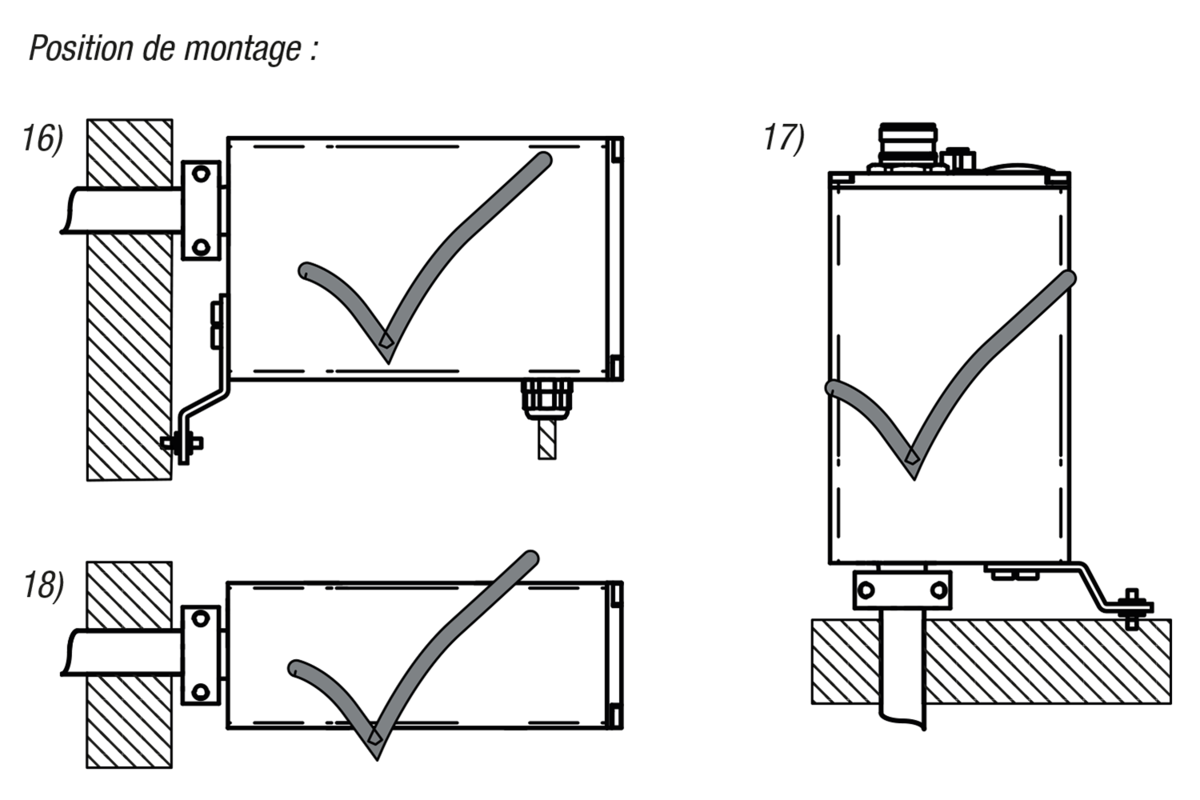

Les servomoteurs peuvent être montés avec le côté le plus étroit à l’horizontale ou à
la verticale par rapport à l’arbre de la machine. Il est important que l’arbre entraîné
(palier fixe) et le point de fixation du bras de couple (palier libre) soient alignés afin
de réduire au maximum les contraintes mécaniques sur tous les composants. En cas
de montage horizontal, les servomoteurs doivent être montés avec le côté le plus
étroit vers le haut. Un montage en position transversale, c.-à-d. avec le côté large
vers le haut, n’est possible qu’après une évaluation minutieuse des conditions de
montage et l’autorisation du fabricant.

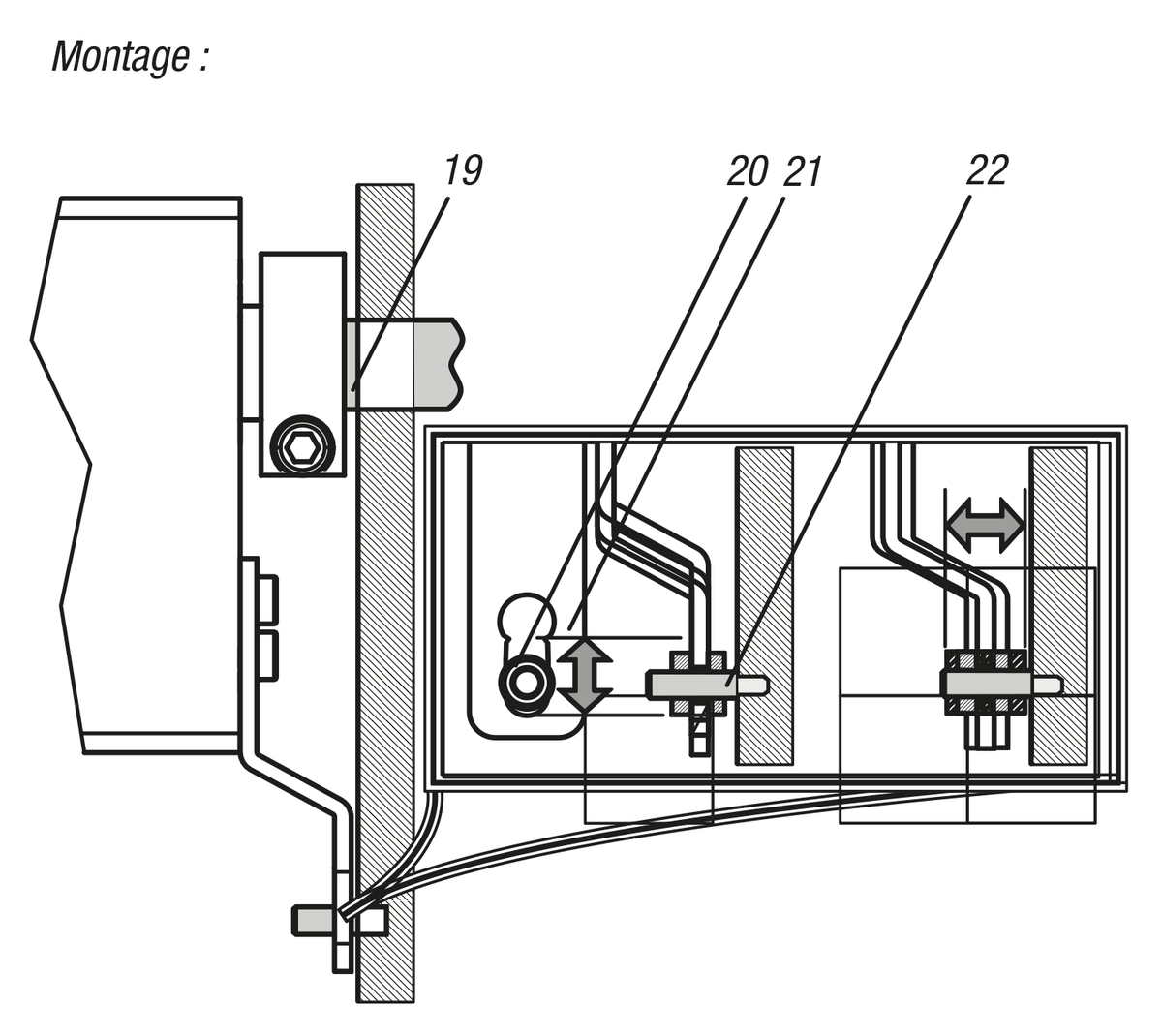

Le concept de montage prévoit un palier fixe et un palier libre. Le palier fixe absorbe
la masse du servomoteur qui est monté directement par adhérence sur l’arbre de
la machine via un arbre creux emboîtable avec bague d’arrêt. Le bras de couple
empêche le servomoteur de tourner et fait office de palier libre pour compenser les
éventuels mouvements de déséquilibre au niveau de l’arbre entraîné.
Sur demande :
Logiciel.
Accessoires :
Kits de montage en inox pour servomoteurs 85000-51.
