Machine enrouleuse ECO-COCCI

Pour enrouler sur touret (maxi 400kg et Ø 1050mm)

Pour faire des couronnes

Câbles Ø maxi 50 mm

- ECOlogique : pour la montée et la descente du touret, le vérin hydraulique (risque de fuite et souci de maintenance) est remplacé par un vérin électrique

- ECOnomique : un excellent rapport Qualité - Sécurité - Prix

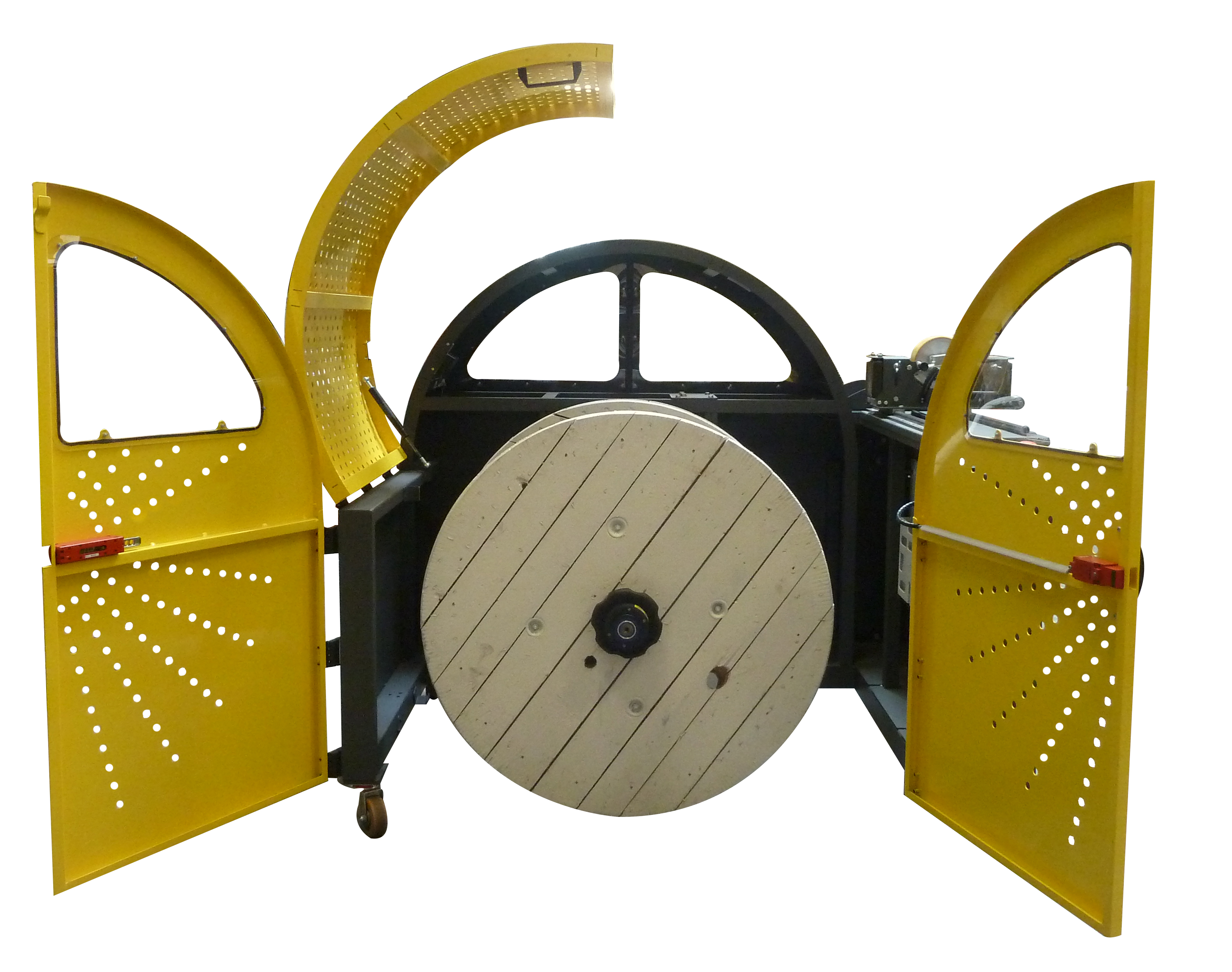

Axe en porte à faux avec entraînement par doigt de toc. Le déchargement du touret se fait par dégagement de la machine.

Le verrouillage du touret sur l’axe se fait de façon très rapide grâce au système Easy-Lock®.

Gavette pour faire les couronnes

La gavette, amovible, se monte rapidement à la place du touret.

2 modèles de gavettes au choix.

Les 2 gavettes ont un diamètre extérieur de 750 mm.

Elles sont en acier zingué.

Flasque extérieur léger et facile à manipuler (en aluminium).

Système de blocage rapide de l’extrémité du câble.

Gavette ajourée pour simplifier le ficelage de la couronne.

La largeur est réglable sur 3 positions : 130/180/230 mm.

Le fût est composé de 4 pales.

C’est le réglage du diamètre du fût qui distingue les 2 gavettes.

Gavette REGLABLE

Le diamètre du fût est réglable par vissage (2 vis sur chacune des 4 pales), sur 7 positions :190/240/290/340/390/440/490 mm.

Code GR750EC

Gavette à REGLAGE RAPIDE

Chaque pale est équipée d’un doigt indexable qui permet :

- le réglage sans outil du diamètre intérieur sur 4 positions : 330/440/560/670 mm

- l’extraction (« démoulage ») très facile de la couronne.

Code GRR750EC

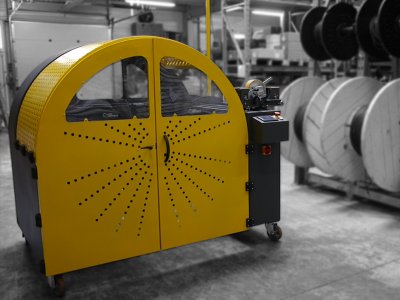

Machine mobile

Pour pouvoir travailler devant un rack à tourets.

2 roues fixes avec frein, parallèles au rack, et 2 roues pivotantes.

Avec sa grande barre de manoeuvre à l’arrière, l’ECO-COCCI est très maniable.

Par ailleurs, des fourreaux sont prévus pour les fourches de chariot élévateur.

Métreuse sur banc de trancannage

Métreuse M50 pour câble diamètre maxi 50 mm, avec roue de mesure développement 50cm en polyuréthane, et codeur.

Une poignée permet de bloquer la roue de mesure en position haute pour faciliter l’introduction du câble.

Le compteur électronique est à double programmation : ralentissement, puis arrêt à la longueur choisie.

La métreuse, équipée de 4 rouleaux de guidage à l’avant et à l’arrière, est mobile sur un banc de trancannage, de façon à bien disposer les spires de câbles les unes à côté des autres.

Ecran tactile

Toutes les fonctions de la machine sont commandées depuis l’écran tactile, intuitif et simple d’utilisation.

Ecran 4,3’’ (129x103 mm), façade IP65.

Mode administrateur et mode utilisateur.

Motorisation

Moto-réducteur : 1,1 kW

Variateur de fréquence :

- vitesse variable de 0 à 80 tours/minute

- rampe d’accélération programmée

- limiteur de couple.

Vérin électrique : 0,55 kW

230V monophasé 50 Hz

La machine ECO-COCCI existe en 2 versions :

Version TRANCANNAGE MANUEL

Grâce à la poignée placée sur la métreuse, l’opérateur fait manuellement le mouvement de va-et-vient.

Modèle sans gavette : code E3050

Version TRANCANNAGE SEMI-AUTOMATIQUE

Le chariot de la métreuse est motorisé. La vitesse du chariot est asservie sur l’enroulement et affinée par potentiomètre.

Option de confort (présence de l’opérateur indispensable).

Modèle sans gavette : code E3050TSA

Options : voir la fiche technique
