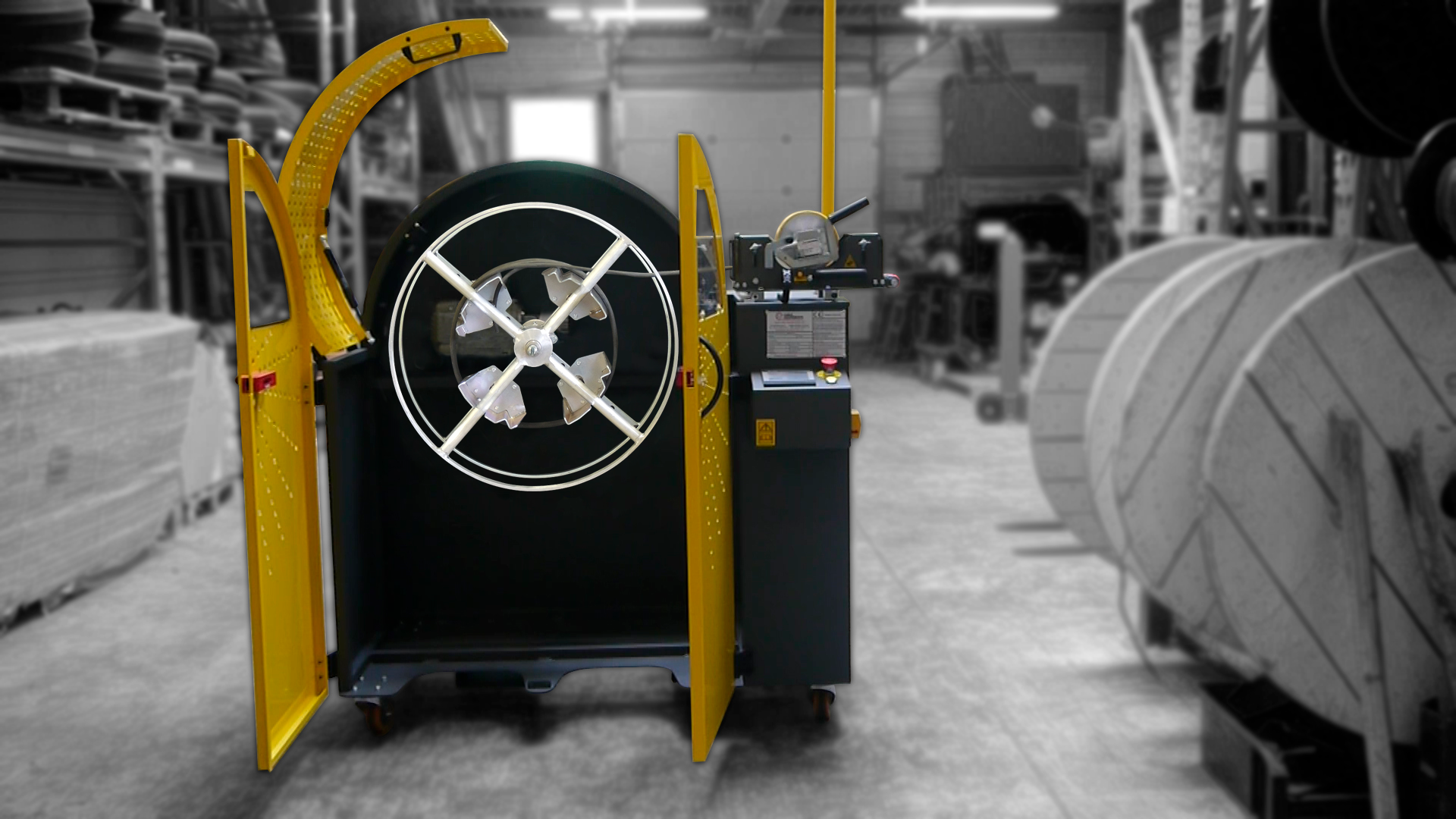

Machine enrouleuse MOTO-COCCI

Pour faire des couronnes

Pour enrouler sur petit touret (maxi 100kg et Ø 850mm)

Câbles Ø maxi 50 mm

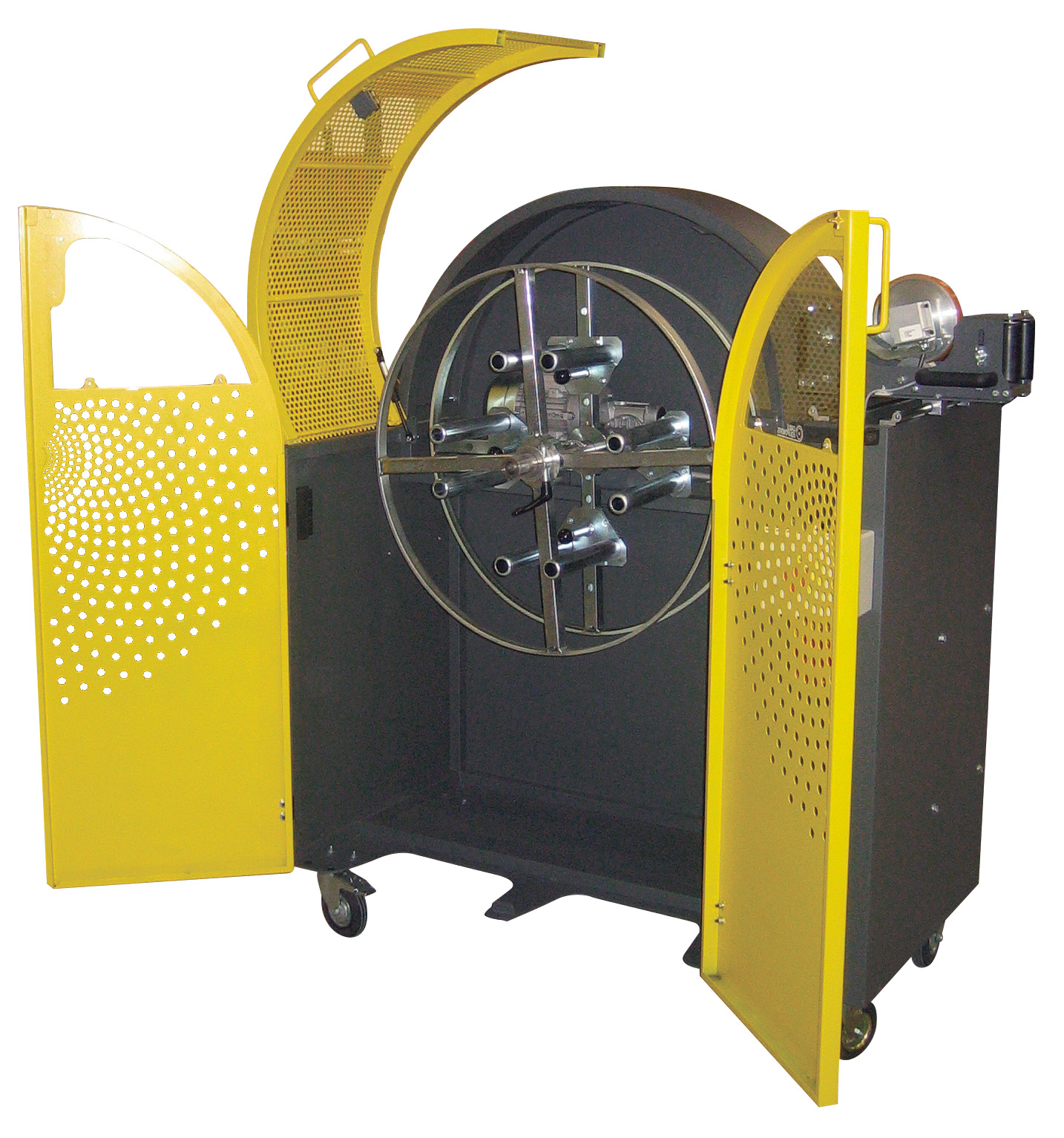

Gavette pour faire les couronnes

La gavette, amovible, se monte rapidement à la place du touret.

2 modèles de gavettes au choix.

Les 2 gavettes ont un diamètre extérieur de 750 mm.

Elles sont en acier zingué.

Flasque extérieur léger et facile à manipuler (en aluminium).

Système de blocage rapide de l’extrémité du câble.

Gavette ajourée pour simplifier le ficelage de la couronne.

La largeur est réglable sur 3 positions : 130/180/230 mm.

Le fût est composé de 4 pales.

C’est le réglage du diamètre du fût qui distingue les 2 gavettes.

Gavette REGLABLE

Le diamètre du fût est réglable par vissage (2 vis sur chacune des 4 pales), sur 7 positions : 190/240/290/340/390/440/490 mm.

Code GR750MC

Gavette à REGLAGE RAPIDE

Chaque pale est équipée d’un doigt indexable qui permet :

- le réglage sans outil du diamètre intérieur sur 4 positions : 330/440/560/670 mm

- l’extraction (« démoulage ») très facile de la couronne.

Code GRR750MC

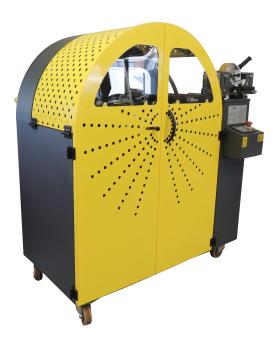

Machine mobile

Pour pouvoir travailler devant un rack à tourets.

2 roues fixes avec frein, parallèles au rack, et 2 roues pivotantes.

Avec sa grande barre de manoeuvre à l’arrière, la MOTO-COCCI est très maniable.

Par ailleurs, des fourreaux sont prévus pour les fourches de chariot élévateur.

Métreuse sur banc de trancannage

Métreuse M50 pour câble diamètre maxi 50 mm, avec roue de mesure développement 50cm en polyuréthane, et codeur.

Une poignée permet de bloquer la roue de mesure en position haute pour faciliter l’introduction du câble.

La métreuse, équipée de 4 rouleaux de guidage à l’avant et à l’arrière, est mobile sur un banc de trancannage, de façon à bien disposer les spires de câbles les unes à côté des autres.

Le compteur électronique est à double programmation : ralentissement, puis arrêt à la longueur choisie.

Ecran tactile

Toutes les fonctions de la machine sont commandées depuis l’écran tactile, intuitif et simple d’utilisation.

Ecran 4,3’’ (129x103 mm), façade IP65.

Mode administrateur et mode utilisateur.

Motorisation

Moto-réducteur : 0,75 kW

Variateur de fréquence :

- vitesse variable de 0 à 100 tours/minute

- rampe d’accélération programmée

- limiteur de couple.

230V monophasé 50 Hz

Version TRANCANNAGE MANUEL

Grâce à la poignée placée sur la métreuse, l’opérateur fait manuellement le mouvement de va-et-vient.

Modèle sans gavette : code E3040



Version TRANCANNAGE SEMI-AUTOMATIQUE

Le chariot de la métreuse est motorisé. La vitesse duchariot est asservie sur l’enroulement et affinée parpotentiomètre.

Option de confort (présence de l’opérateur indispensable).

Modèle sans gavette : code E3040TSA



Options : voir fiche technique
