Interrupteur fin de course pour zones ATEX

Dans les industries offshore, pas moins de quatre facteurs rendent les conditions de fonctionnement des interrupteurs extrêmement difficiles : le risque d'explosion, les niveaux élevés d'usure mécanique, l'environnement corrosif et les températures souvent négatives. Les interrupteurs de position de la gamme Ex 97 de steute ont été développé pour fonctionner avec fiabilité dans ces conditions.

Affichant des dimensions conformes à la norme DIN EN 50047, ces interrupteurs de position ont été testés et approuvés selon les directives ATEX et IECEx pour une utilisation dans les zones Ex 1 et 2 (gaz) et 21 et 22 (poussières). Ils peuvent être utilisés jusqu'à -60 °C. Par exemple, l'indice d'étanchéité élevé (IP 66) doit être inaltérable à des températures négatives, y compris lors du test aux chocs de 7 joules. C'est pourquoi le boîtier est fabriqué en plastique haute qualité renforcé en fibre de verre. La surface est entièrement vulcanisée, et le dispositif d'étanchéité de l'actionneur dispose d'un système d'isolation redondant comprenant un manchon d'étanchéité externe, adapté aux basses températures, et un joint d'étanchéité interne en Téflon. Les matériaux d'étanchéité et les lubrifiants employés ont été validés par leur fabricant pour des températures pouvant atteindre respectivement -95°C et -75 °C. Ces valeurs offrent une marge suffisante pour la température de -60 °C certifiée par steute. L'utilisateur peut ainsi être certain que les interrupteurs de position fonctionneront en toute fiabilité, même dans des conditions ambiantes extrêmes.

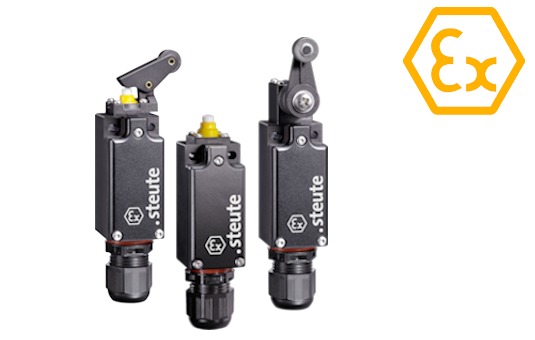

Grâce à la grande diversité d'actionneurs proposés (poussoir, poussoir à galet, levier à galet, levier parallèle,levier rotatif, levier rotatif réglable, bouton poussoir, etc.) et à leurs dimensions compactes, les interrupteurs Ex sont très polyvalents et peuvent s'intégrer facilement dans un automatisme existant. Ils sont disponibles en versions à action dépendante ou à ouverture forcée. Par ailleurs, grâce à leur composition en plastique anti-statique, aucune mise à la terre ni liaison équipotentielle n'est nécessaire.

Les caractéristiques de la gamme Ex 97 illustrent parfaitement le type d'interrupteurs Extreme développés par steute. Cette gamme est non seulement adaptée aux applications de l'industrie chimique et des technologies énergétiques, mais aussi par exemple au contrôle de position des clapets et des vannes utilisés dans le secteur des hydrocarbures (plateformes offshore et onshore) et sur les navires se déplaçant dans les régions arctiques.

Caractéristiques principales de ces fin de course pour zone ATEX :

• Zones EX 1, 2, 21 et 22


• Boîtier plastique renforcé en fibre de verre et surface vulcanisée


• Résistant au froid jusqu'à -60 °C


• Indice d'étanchéité élevé IP 66 / IP 67 / IP 69


• Construction selon la norme EN 50047


• Chambre de raccordement


• Double isolation


• Disponible avec contacts chevauchants


• Actionneur amovible à 4 x 90°

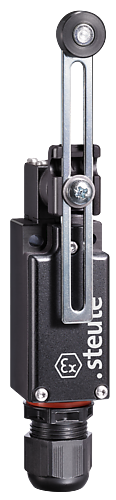

• Levier rotatif réglable par pas de 10°

DOMAINES :

• Industrie extractive / Cimenterie / Carrière


• Offshore, Maritime, Portuaire


• Chimie, Pharma, Pétrochimie


• Lignes de conditionnement du vrac


• Industries agro-alimentaires
