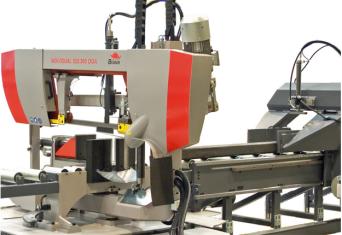

Scie à ruban automatique à CN 2 axes - INDIVIDUAL 520.360 DGA
Description
Pour coupes droites et biaises jusqu’à 60° (gauche et droite).
Machine montée sur bâti mécano-soudé avec une hauteur de travail de 780 mm.
Avec groupe hydraulique et dispositif de lubrification avec bac et pompe électrique.
Détails techniques
Cette machine est équipée avec :
- Moteur TRI 400 V non commutable, puissance 3.0 kW, vitesses de coupe de 20 à 120 m/mn.
- Vérin hydraulique assurant la descente et la remontée du bras de sciage, avec palpeur d’effort de coupe.

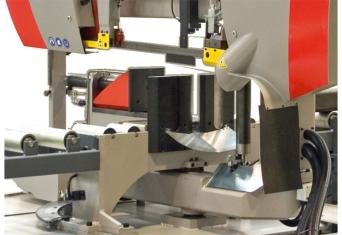

- Etau hydraulique de serrage se déplaçant automatiquement de gauche à droite du plateau grâce à un vérin hydraulique. Le serrage est donc toujours perpendiculaire à la barre.
- Dispositif d'arrêt de rotation du ruban en fin de barre ou en cas de barre non serrée.
- Butée haute du bras de sciage réglable depuis le pupitre de commande.

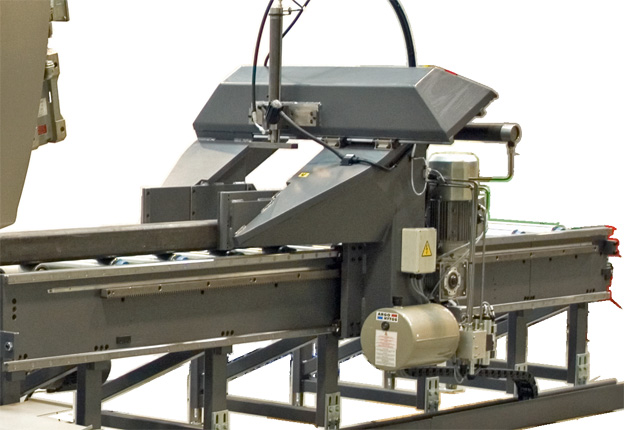

- Avance-barre de longueur 2300 mm avec chemin de roulement intégré (en option cette avance-barre peut être rallongée jusqu’à 6000 mm).
- Pince avance-barre (montée flottant) coulissant sur 2 glissières à billes et entrainée par moteur, variateur de vitesse, pignons et crémaillère.
- Pivotement automatique de la tête de sciage en liaison avec l'avance-barre (pivotement par chaîne + moteur électrique, blocage en position par vérin hydraulique).
- Pupitre de commande à CN permettant de programmer différentes longueurs dans la même barre. A chaque longueur de coupe est rattaché un nombre de pièces et 2 angles de pivotement de la tête et une quantité de pièces.
- Pupitre de commande mobile, permettant de programmer différentes longueurs sur la même barre. A chaque longueur est rattachée un nombre de pièces. Nombre de programmes 20.
- Compteur de pièces jusqu'à 999.
- Brosse à copeaux motorisée.
- Longueur des fins de barre : 220 mm en coupe droite.
Capacités de coupe :
- Coupe droite : Ø 360 mm - 520 x 360 mm - 360 x 360 mm.
- Ø 250 mm (plein) - 500 x 300 mm (en botte).
- Coupe biaise 45° droite : Ø 360 mm - 520 x 325 mm - 350 x 350 mm.
- Coupe biaise 45° gauche : Ø 360 mm - 365 x 350 mm - 320 x 320 mm.
- Coupe biaise 30° droite : Ø 240 mm - 240 x 310 mm - 240 x 240 mm.
- Coupe biaise 30° gauche : Ø 255 mm - 250 x 340 mm - 255 x 255 mm.
Dimensions (L x l x H) : 5450 x 2350 x 2100 mm.
Poids de la machine : 3 300 Kg.
