EISMO

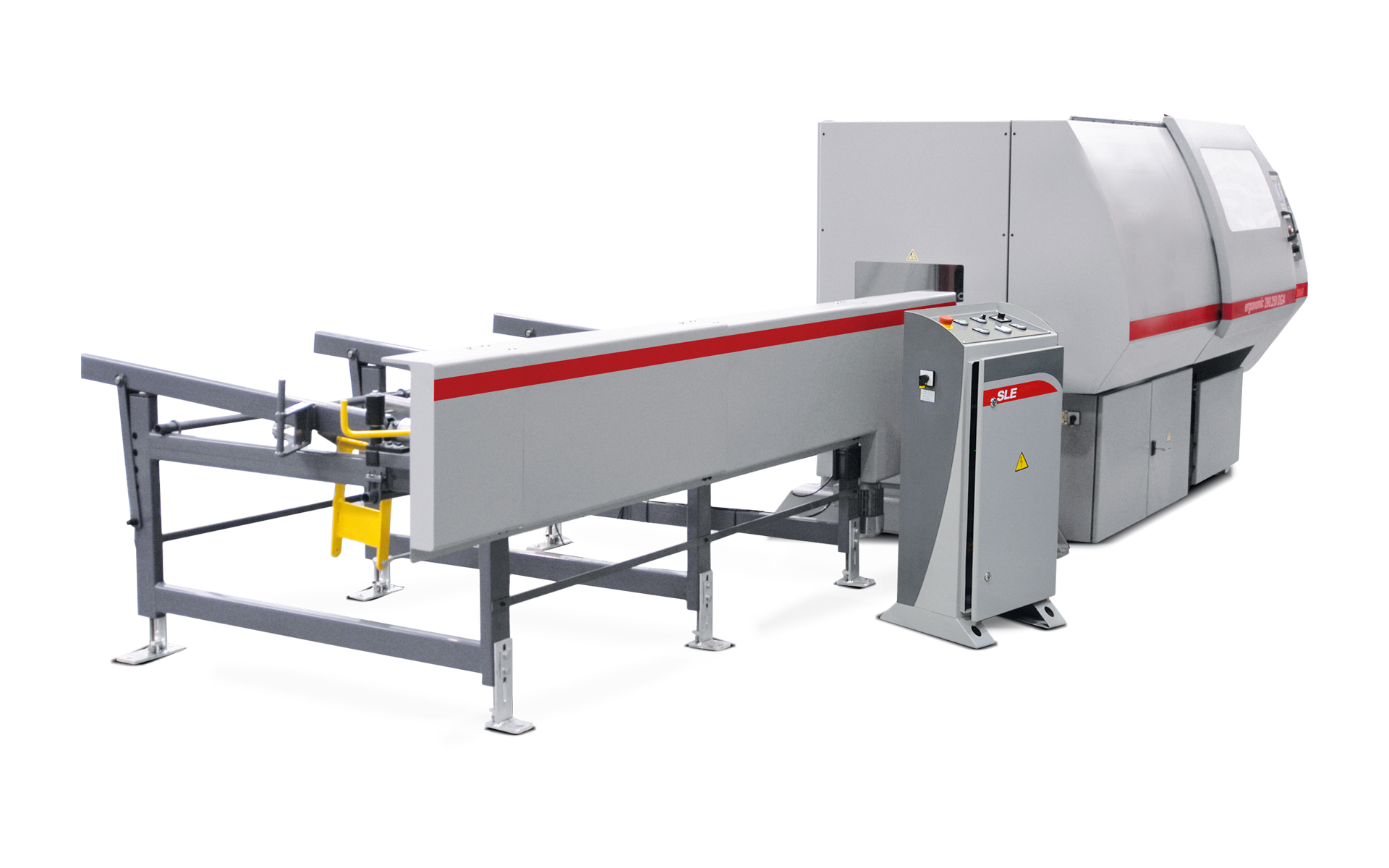

Scie à ruban automatique à CN 2 axes - ERGONOMIC 290.258 DGA


Description

Pour coupes droites et biaises à 45° (gauche et droite) et jusqu'à 60° à droite.

Machine entièrement carénée montée sur bâti mécano soudé.
Avec groupe hydraulique et dispositif de lubrification avec bac et pompe à lubrifiant.


Détails techniques

Cette machine est équipée avec :


Moteur TRI 400 V non commutable, puissance 1.5 kW, vitesses de coupe de 20 à 120 m/mn.

Variateur de vitesse électronique.

Archet de sciage en fonte.

Vérin hydraulique assurant la descente et la remontée du bras de sciage, avec palpeur d’effort de coupe sur le dos du ruban.

Palpeur de détection du matériau lors de la descente de l'archet de sciage pour le passage automatique de l'approche rapide en vitesse de travail.

Etau hydraulique de serrage se déplaçant automatiquement de gauche à droite du plateau grâce à un vérin hydraulique.

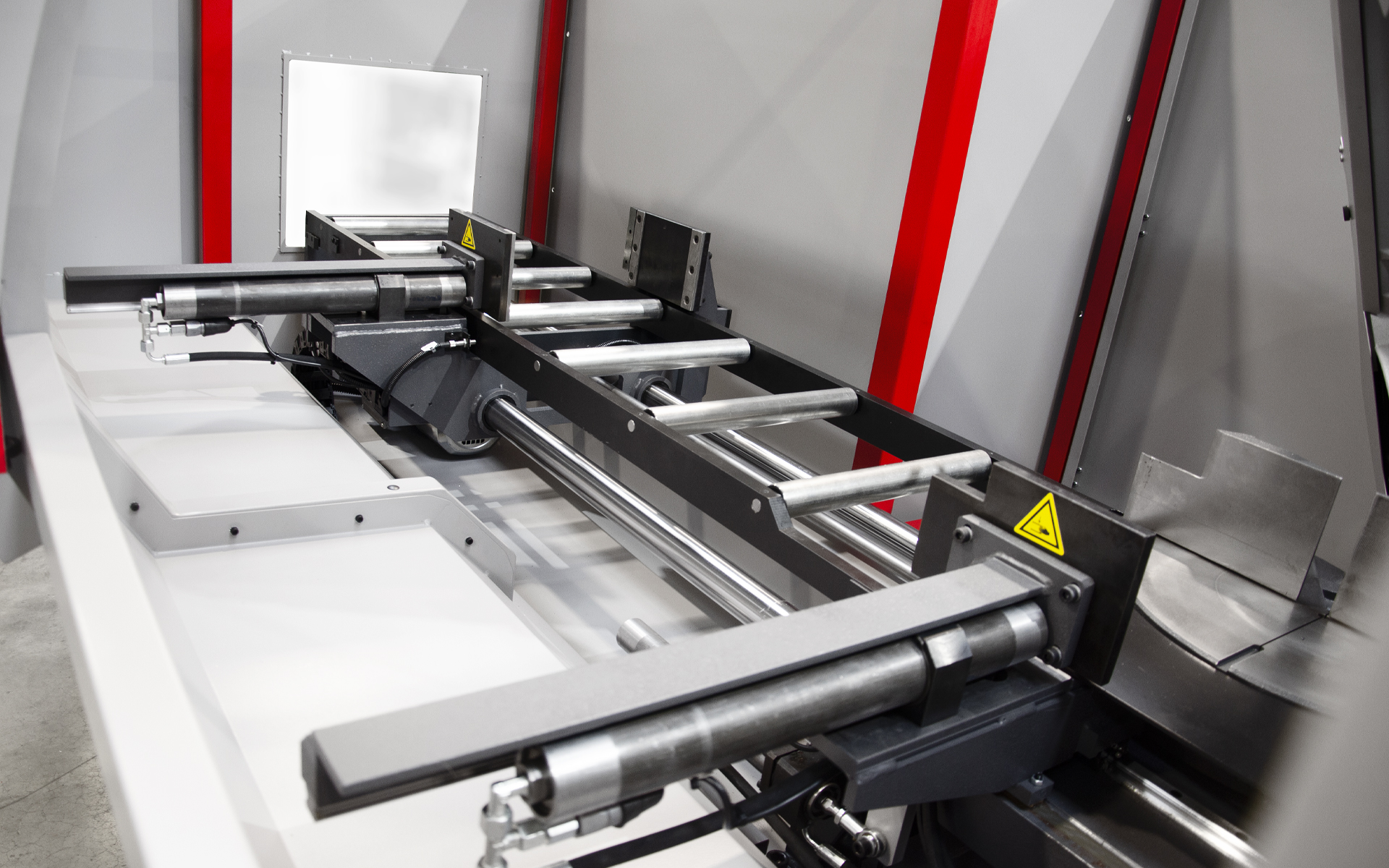

L’étau hydraulique de l'avance barre (monté flottant) se déplace sur 2 colonnes rondes et est entraîné par une courroie crantée et un moteur (lecture de la longueur sur réglet magnétique).

Dispositif d'arrêt machine en fin de barre ou en cas de barre non serrée.

Indicateur de tension du ruban.

Avance-barre longueur 1500 mm et répétition de la course multiple.

Pivotement automatique de la tête de sciage en liaison avec l'avance-barre (pivotement par chaîne + moteur électrique, blocage en position par vérin hydraulique).

Pupitre de commande à CN permettant de programmer différentes longueurs dans la même barre. A chaque longueur de coupe est rattaché un nombre de pièces et 2 angles de pivotement de la tête et une quantité de pièces.



Capacités de coupe :


Coupe droite :                     Ø 258 mm - 325 x 180 mm - 250 x 258 mm - 258 x 258 mm.

Coupe biaise 45° à droite : Ø 210 mm - 215 x 100 mm - 180 x 250 mm - 195 x 195 mm.

Coupe biaise 45° à gauche : Ø 180 mm - 235 x 80 mm - 145 x 245 mm - 165 x 165 mm.

Coupe biaise 60° à droite : Ø 125 mm - 135 x 100 mm - 115 x 125 mm - 125 x 125 mm.


Dimension du ruban : 2910 x 27 x 0,9 mm.


Hauteur de travail : 755 mm.

Ø mini de coupe : Ø 5 mm.

Longueur mini de fin de barre : 280 mm.


Dimensions (L x l x H) : 2900 x 1850 x 1650 mm.

Poids de la machine : 1500 Kg.
