GFX Guidage pour XTS Beckhoff

Description

Les experts en mouvement linéaire HepcoMotion ont developpé en partenariat avec Beckhoff des versions spécifiques de leurs circuits de guidage PRT2 et 1-Trak pour les combiner avec le système d’entraînement XTS Beckhoff. Cette option répond aux besoins des applications les plus exigeantes où les profils de vitesse et les exigences de fiabilité à long terme sont particulièrement contraignants.

Le système d’entraînement XTS Beckhoff utilise la technologie des moteurs linéaires pour piloter le mouvement de façon indépendante de plusieurs movers sur un circuit. Il offre une solution pour des mouvements complexes, à grande vitesse, jusqu’à 4 m/s, sans compromettre la précision de positionnement.

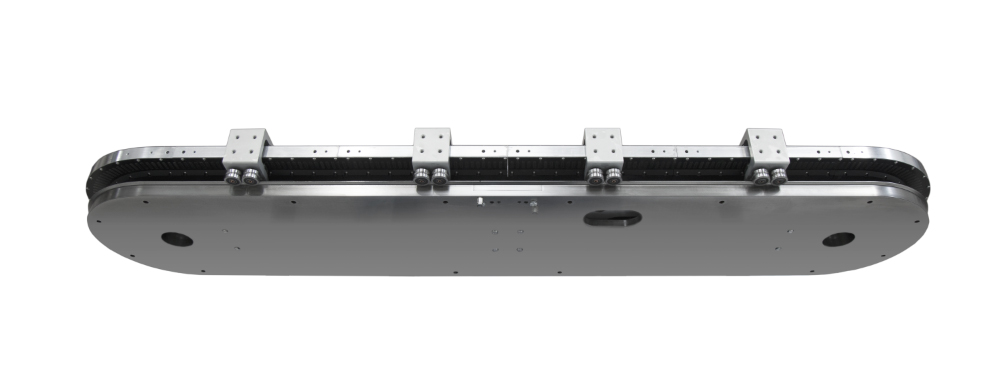

Le système intègre le circuit de guidage breveté 1-Trak de Hepco et le mover allégé à trois galets. Il assure la trajectoire optimale aux modules Beckhoff de 180°. Les systèmes 1-Trak se composent d’une plaque de base en aluminium avec des segments courbes 1-Trak et rails linéaires rectifiés rapportés, fournissant ainsi la rigidité et le plus haut niveau de précision et de répétabilité.

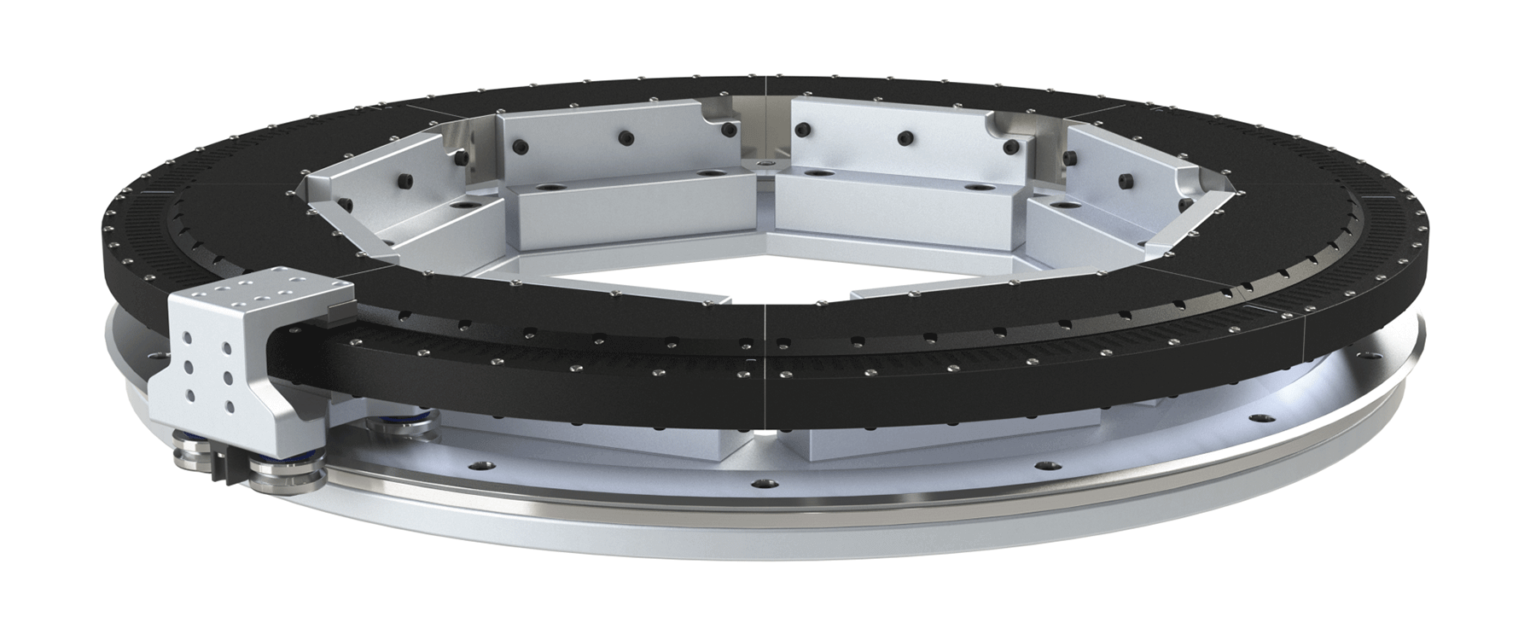

Les systèmes PRT2 Hepco sont compatibles avec les tailles de modules moteur Beckhoff en 22.5° et 45°, offrant des solutions aux applications plus volumineuses. Basés sur la gamme standard PRT2 d’Hepco, les circuits de guidage peuvent en standard être configurés en systèmes circulaire, ovale et rectangulaire, et peuvent être fournis en tant que systèmes complets assemblés d’usine, semi-assemblés ou sous forme de composants.

Des versions en acier inoxydable sont disponibles pour tous les types de circuit et peuvent être adaptées aux besoins du client. Veuillez contacter HepcoMotion pour plus d’informations sur d’autres exigences spécifiques.

Détails techniques

HepcoMotion et Beckhoff – HepcoMotion travaille en partenariat avec Beckhoff pour développer le
système GFX, un indexeur haut de gamme qui fournit le support et la rigidité
nécessaires aux applications XTS de précision.

Flexibilité – Le
système d’entraînement XTS Beckhoff utilise la technologie des moteurs
linéaires pour piloter de façon indépendante des movers sur un circuit. Cela
permet de combiner des opérations de durées variables, le changement de
produits à la volée et d’ajouter ou supprimer des postes de travail selon les besoins.

Précision et fiabilité – Le GFX
procure la trajectoire et guide de façon mécanique les movers le long des
modules moteurs à la vitesse définie, offrant un haut niveau de précision, un
alignement précis et une résistance aux efforts.

Longue durée de vie – Le GFX
est conçu pour accepter des cinématiques élevées et complexes exigeant des
cadences de fonctionnement soutenues.

Robustesse – Le GFX absorbe les efforts considérables que subissent les movers
et les pièces pendant les phases d’accélération et de décélération, augmentant
ainsi la durée de vie du système.

Faible maintenance – Grâce à
la technologie de guidage à galets en V HepcoMotion, le système nécessite très peu d’entretien pour atteindre
des performances élevées de façon constante.

Productivité accrue – Ensemble,
le GFX et le XTS offrent une flexibilité exceptionnelle en termes de profils de
vitesse et de possibilités d’implantations, facilitant ainsi une productivité
accrue.

Idéal pour – les
applications exigeantes hautes cadences, telles que les industries de
l’emballage et manufacturières qui cherchent à améliorer grandement leurs
cycles de production.
