VISION ENGINEERING

TVM


Description

Mesurez n’importe quelle forme en un instant

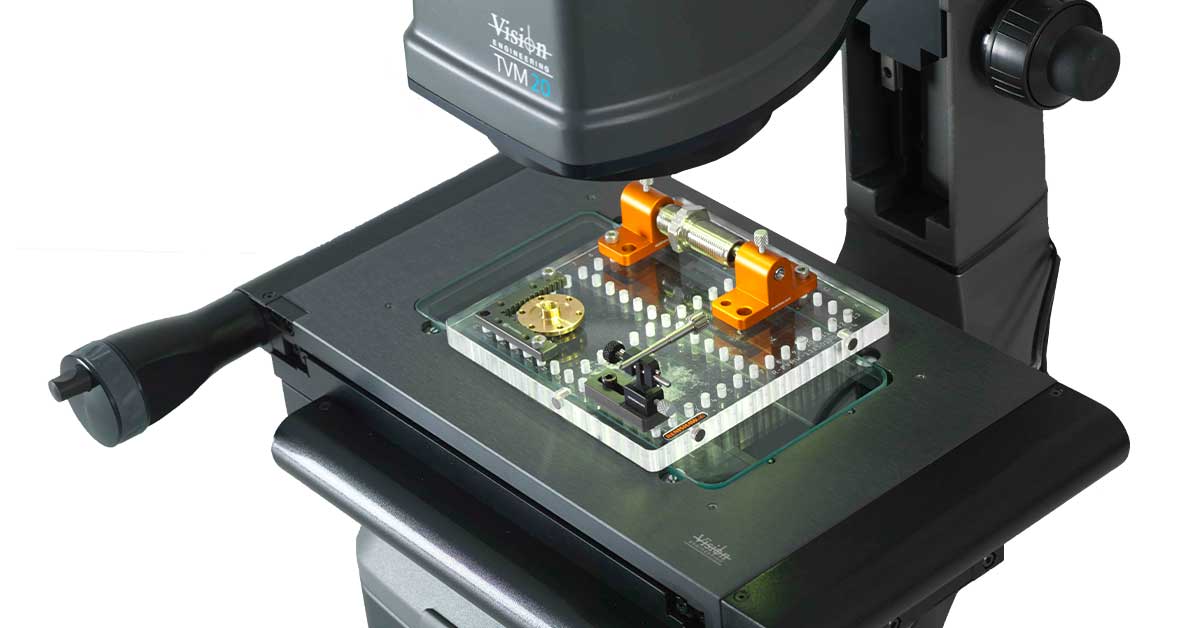

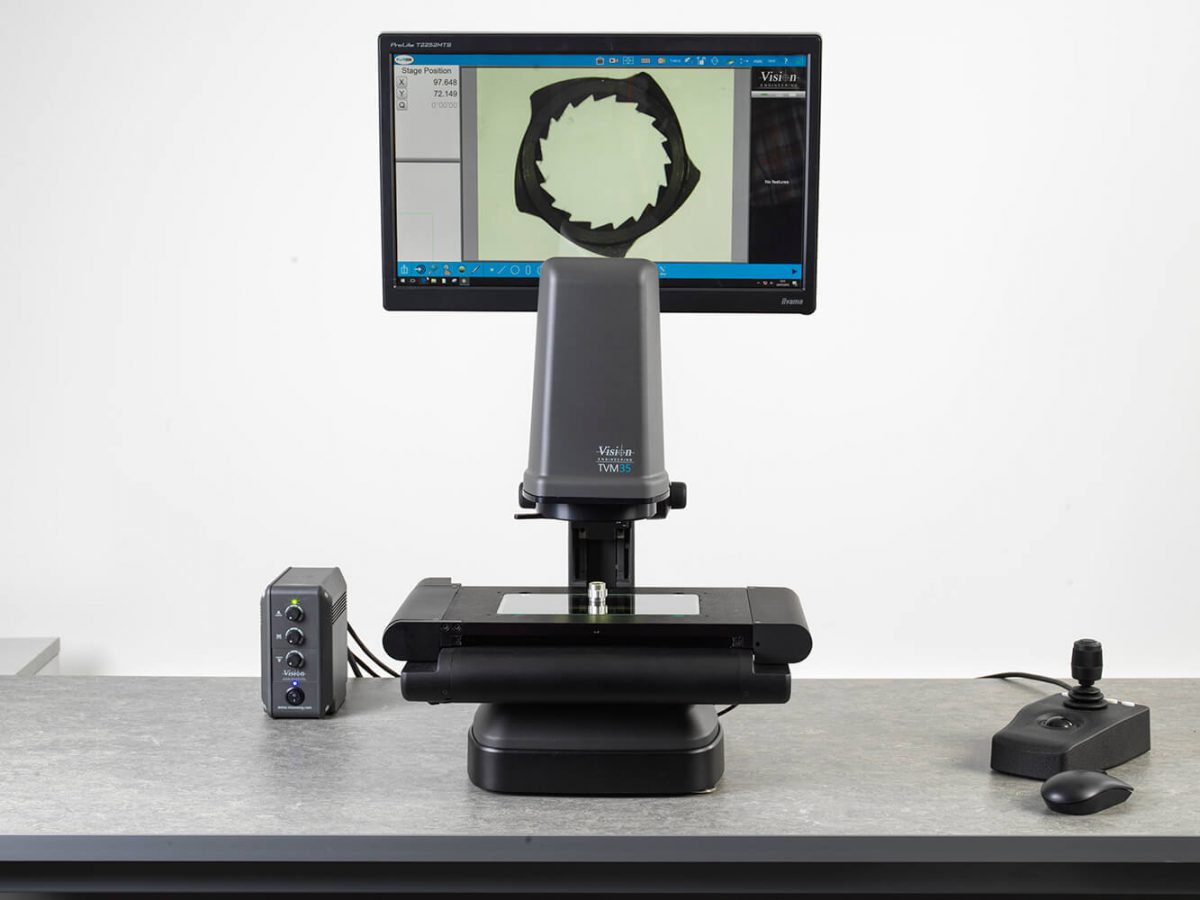

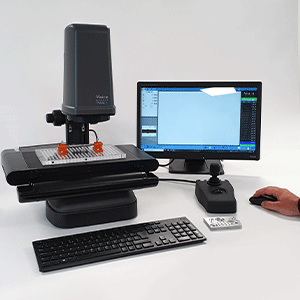

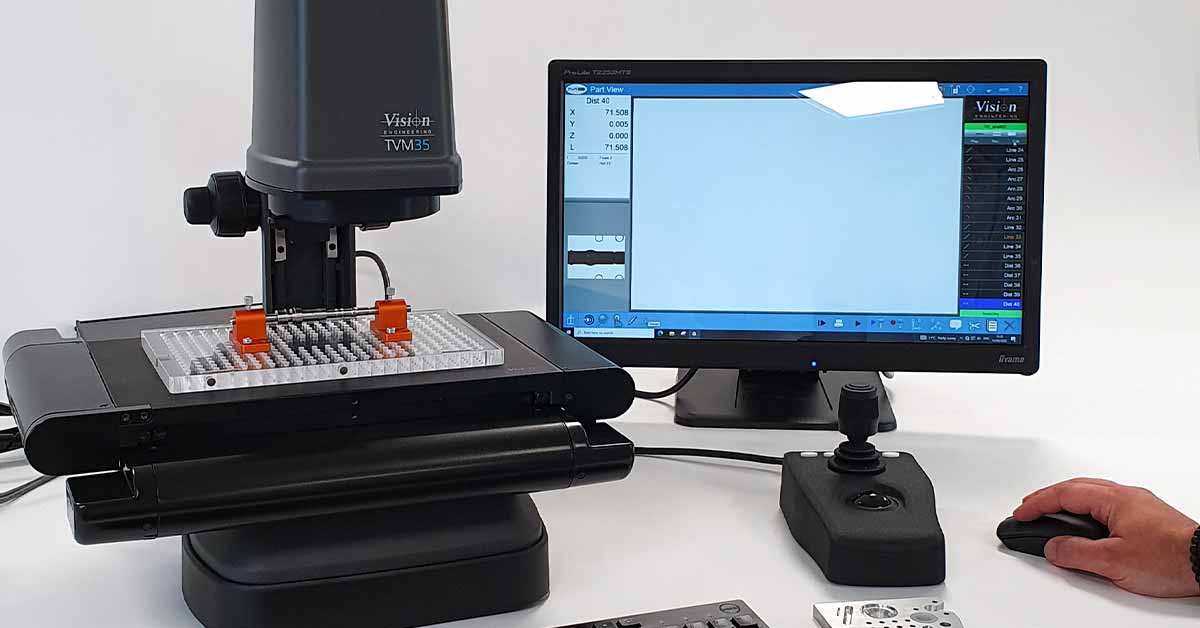

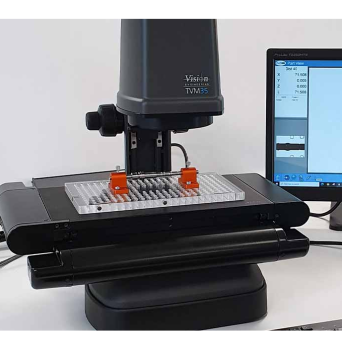

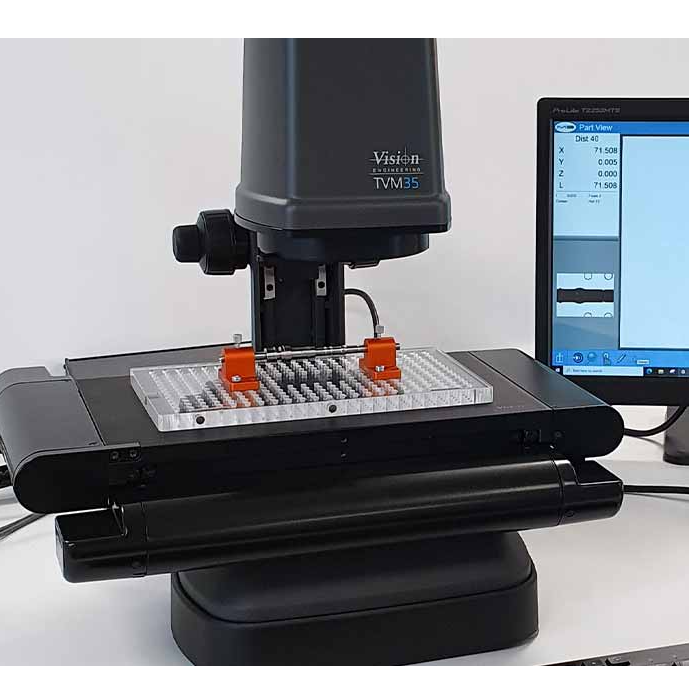

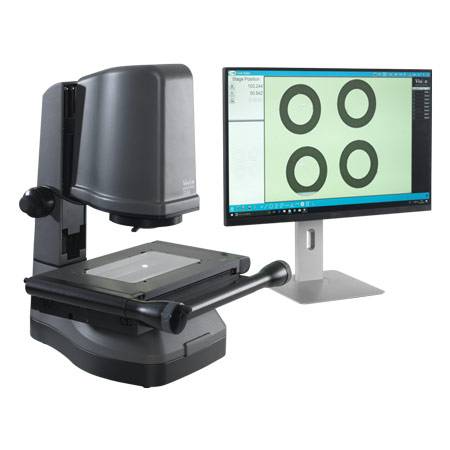

Si vous avez besoin de mesurer des pièces et des composants rapidement et en grand nombre – quelle que soit leur forme – vous avez besoin d’un microscope de mesure numérique TVM20 ou TVM35. L’opérateur n’a qu’à placer le sujet sur la platine pour des mesures rapides.

Le TVM est idéal pour prendre des mesures 2D de plusieurs sujets, lorsque le débit rapide et la facilité d’utilisation sont des exigences essentielles, et un excellent choix pour un système de mesure sans contact en atelier.

Grand champ de vision pour un débit rapide

Grâce au grand champ de vision de 35 mm de TVM, vous pouvez mesurer une gamme plus large d’échantillons en un instant. De plus, une grande profondeur de champ signifie que la mise au point est conservée. Vous n’avez pas à perdre de temps avec un positionnement ou des réglages difficiles : placez, mesurez et passez au composant suivant.

Mesurer des objets plus gros avec une platine motorisée

Le TVM peut être équipé d’une platine motorisée qui permet de mesurer facilement des objets qui ne rentrent pas dans le champ de vision, offrant une mesure beaucoup plus rapide que les projecteurs de profil traditionnels.

Image nette et plate pour une meilleure détection des arêtes

Les systèmes de mesure vidéo TVM utilisent une optique télécentrique à champ plat et un éclairage collimaté pour créer une image nette du composant sur leur moniteur HD. L’image complètement plate sur tout le champ de vision, sans courbure ni distorsion, permet une capacité de détection vidéo supérieure pour la mesure et l’inspection précises des composants.

Facilité d’utilisation exceptionnelle

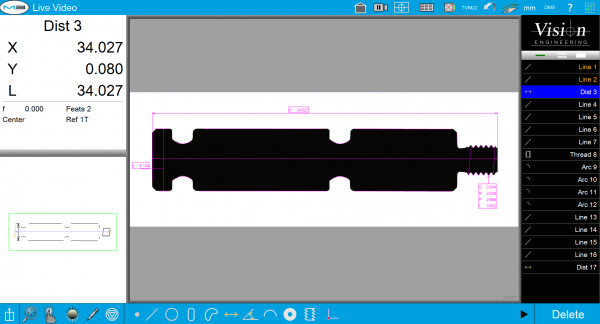

Le  TVM est conçu pour être facile à utiliser. Avec un minimum de formation et une simple fonction «placer et mesurer», les mesures sont instantanées et précises et les erreurs de l’opérateur sont éliminées. Un grand écran  Full HD affiche une image vidéo nette du sujet, et le logiciel convivial et intuitif vous offre une simplicité «Go / No Go» avec un tolérancement géométrique complet et des capacités de génération de rapports.


Détails techniques

TVM20TVM35
ModeFOV18 mm x 14 mm (20 mm diagonale)28 mm x 21 mm (35mm diagonale)
Avec platine mobile200 mm x 100 mm (8″ x 4″)

Hauteur maximale des composants
100 mm (4″)
Optique
Objectif télécentrique sans Incertitude des mesures
TVM20TVM35
Mode FOV3 μm4 μm
Avec platine mobile5 + (9.54L/1000) μm7 + (9.54L/1000) μm
