Lynx Evo
Le
Lynx EVO a été conçu pour augmenter la productivité grâce à une ergonomie
supérieure. Quel que soit le défi – inspection, production, retouche ou autre –
une perception de la profondeur 3D et des images lumineuses, à haute résolution
et à contraste élevé vous permettent de travailler confortablement et avec une
plus grande concentration.

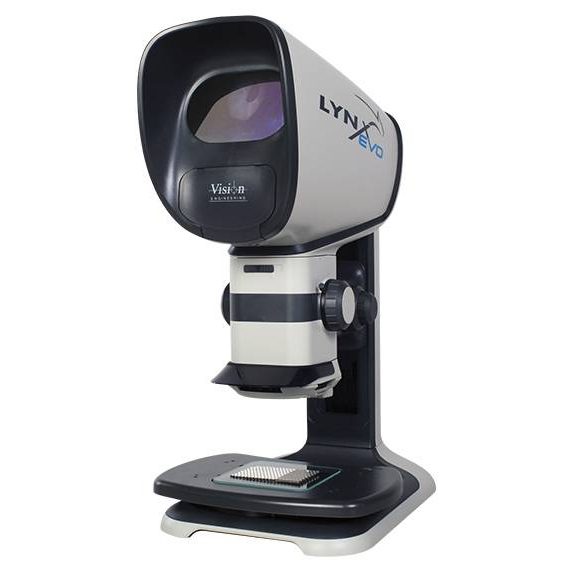

Le microscope Lynx EVO est doté de la
technologie optique brevetée® Dynascope® qui optimise la liberté de mouvement du corps et de la
tête (10 mm de liberté de mouvement latéral et 70 mm d’avant en arrière).
§ Plage de grossissement comprise
entre x6 et x60 pouvant aller jusqu’à x120 avec des lentilles supplémentaires.
Rapport de zoom 10:1.
§ Contrôle de l’iris sur le bloc
zoom pour un meilleur contrôle de la profondeur de champ et du contraste.
§ Réglage approximatif et précis
pour une mise au point rapide et précise.
Ration
de zoom – 10x
Lentille
d’objectifs
Objectifs | Plage de grossissement | Distance de travail | Champ de vision Maximum |
0.45x | 2.7x – 27x | 176 | 55 |
0.62x | 3.7x – 37x | 128 | 40 |
1.0x | 6x – 60x | 75 | 25 |
1.5x | 9x – 90x | 42 | 16 |
2.0x | 12x – 120x | 29 | 12 |
Avec
multiplicateur 1.5 rapport de zoom : 15x
Objectifs | Plage de grossissement | Distance de travail | Champ de vision Maximum |
0.45x | 2.7x – 40x | 176 | 55 |
0.62x | 3.7x – 55x | 128 | 40 |
1.0x | 6x – 90x | 75 | 25 |
1.5x | 9x – 135x | 42 | 16 |
2.0x | 12x – 180x | 29 | 12 |
Avec
multiplicateur 2.0 rapport de zoom : 20x
Objectifs | Plage de grossissement | Distance de travail | Champ de vision Maximum |
0.45x | 2.7x – 54x | 176 | 55 |
0.62x | 3.7x – 74x | 128 | 40 |
1.0x | 6x – 120x | 75 | 25 |
1.5x | 9x – 180x | 42 | 16 |
2.0x | 12x – 240x | 29 | 12 |
Avec

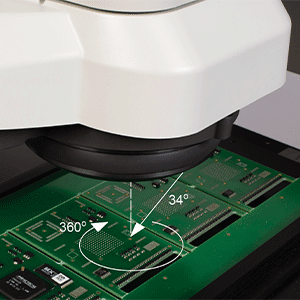

Dispositif optique rotatif à 360°
Paramètres | Vue tournante 360° | Vue Directe |
Gamme de grossissement | 4.2x – 42x | 6.8x – 68x |
Avec Multiplicateur 1.5 | 4.2x – 63x | 6.8x – 102x |
Avec Multiplicateur2.0 | 4.2x – 84x | 6.8x – 136x |
Distance de travail (mm) | 35.5mm | 56.5mm |
Champ de vision max (mm) | 10.2mm | 12mm |
Angle de vue | 34° | N/A |
