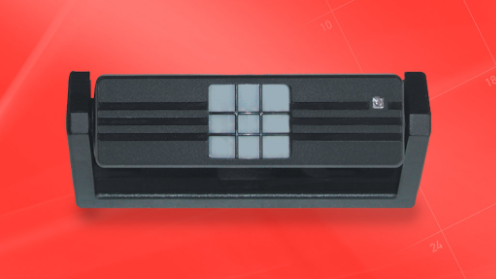

Bircher - PIR30 - Radar détecteur de mouvements

Fonction / Réglage / Montage

Application et avantages

• Idéal pour la détection de personnes.


• Réglage simple et précis du champ de détection avec deux curseurs tripartis.


• Compensation des variations de température.


• Faible encombrement dans boîtier standard du type 30 pour intégration facile et rapide.


• Option pour montage encastré ou en saillie avec protection IP65.


• Indiqué pour fixation au plafond ou murale.


• Livrable avec étriers orientables à angle, étrier orientable universel ou capot de protection contre les intempéries PIR 30.

Fonction

Tel que l’indique leur nom, les détecteurs de mouvement passifs à infrarouge n’émettent pas de rayonnement. Dès qu’un objet dont la température de surface est différente de la température ambiante entre dans la zone de détection d’un détecteur passif à infrarouge, le rayonnement thermique de l’objet est dirigé au moyen de lentilles sur des éléments de détection et déclenche une commutation.

Réglage du champ de détection

Les 18 lentilles Fresnel sont montées directement dans le couvercle frontal. A l’intérieur un curseur à six parties, avec respectivement trois encoches d’arrêt à droite et à gauche, est fixé devant les lentilles. Le recouvrement individuel de chaque lentille Fresnel et le segment du champ qui en résulte ainsi sur le sol donnent des champs de détection des plus variés qui peuvent être ajustés exactement, pratiquement à volonté, comme un tapis invisible.

Montage

Montage fixe

Le détecteur est conçu pour un montage fixe (p. ex. sur ou dans le profilé du dormant des portes automatiques). Il n’est pas appro - prié pour montage mobile.

Battants de porte en mouvement

Des battants de porte en mouvement ne doivent pas pénétrer dans le champ de détection. Vérifier à main nue à 3–5 cm du sol, à titre de contrôle, le champ de détection défini.

Montage universel

Intégration aisée et rapide dans n’importe quel profilé du dormant. Au choix, montage encastré ou en saillie avec protection IP65. Approprié pour montage mural ou encastrement au plafond.

Réglages

 Optique

Chacune des trois rangées de lentilles Fresnel peut être recouverte individuellement par les curseurs A/B/C avec trois encoches d’arrêt 1/2/3 (de la gauche ou de la droite vers le centre de l’appareil).

Seuil de température de fonctionnement

Le potentiomètre E (réglage de la sensibilité) permet de régler le seuil de température de fonctionnement. Une différence de tempé - rature d’env. ± 0.5° C par rapport à la tem - pérature ambiante respective est requise pour la sensibilité maximum et une différence de ± 6° C pour la sensibilité minimum.

Temporisation à la chute

La temporisation à la chute (temps de maintien du relais) est réglée de manière fixe sur 0.5 s pour le PIR 30.

Mode de commande

Il est réversible: actif / passif.

Etrier orientable L’étrier orientable avec des incréments respectifs de 5 degrés angulaires permet une rotation totale de 270°.

Accessoires

Capot de protection contre les intempéries PIR 30

• Pour protection contre les intempéries pour la fixation murale ou dans le profilé du dormant de porte.


• Pour coordination du design.


• Pour protection contre les déréglages mécaniques de l’appareil (vandalisme)

Cartouche d’encastrement au plafond IP65

Kit composé d’une cartouche avec parois latérales mobiles pour fixation pivotante de l’appareil, couvercle du boîtier perméable aux micro-ondes et à l’infrarouge passif, avec garniture d’étanchéité et cadre de recouvrement pour montage final propre.

Cartouche pour montage en saillie IP65

Kit identique à celui pour l’encastrement au plafond mais sans cadre de recouvrement.
