SDT ULTRASOUND SOLUTIONS

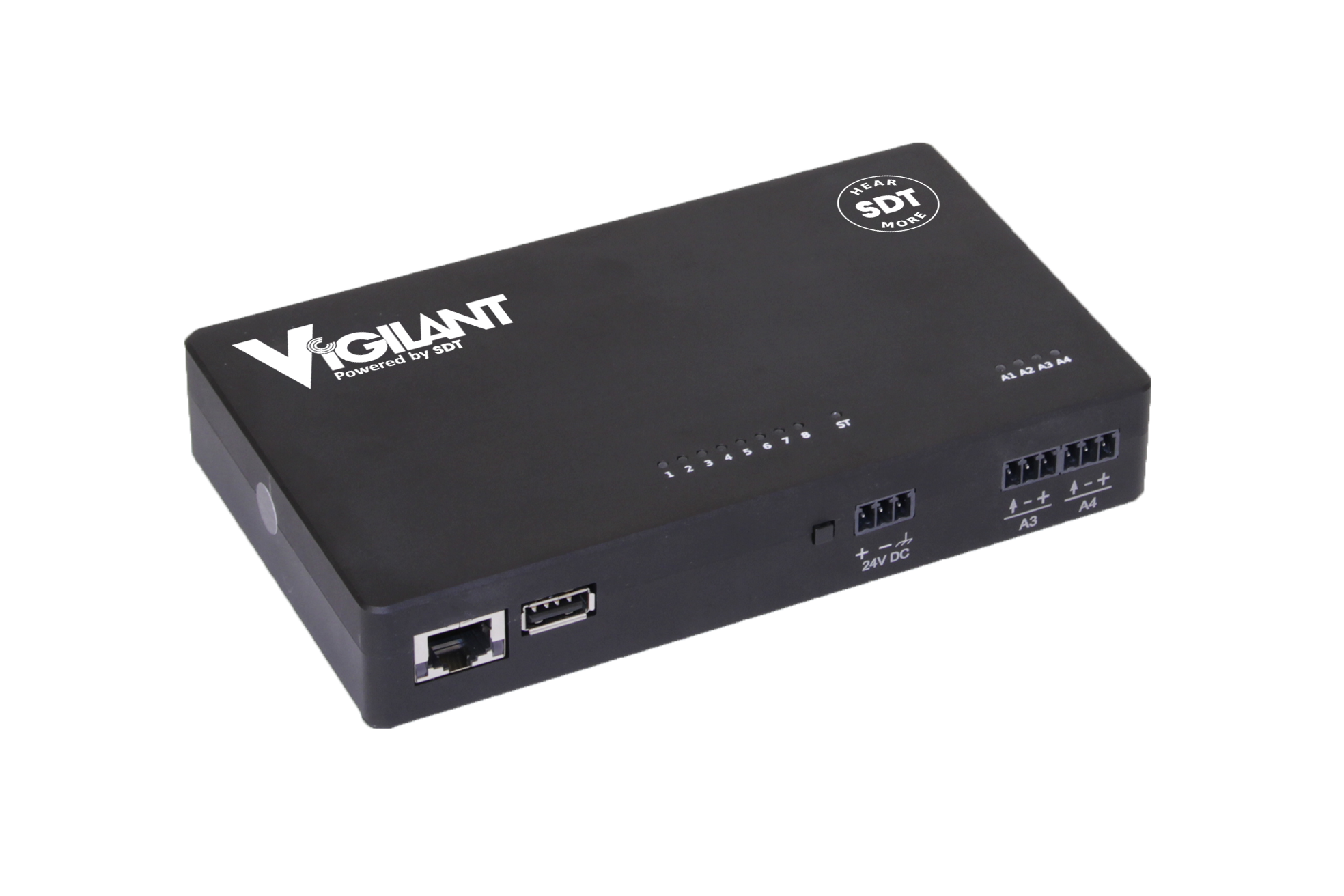

Vigilant


Description

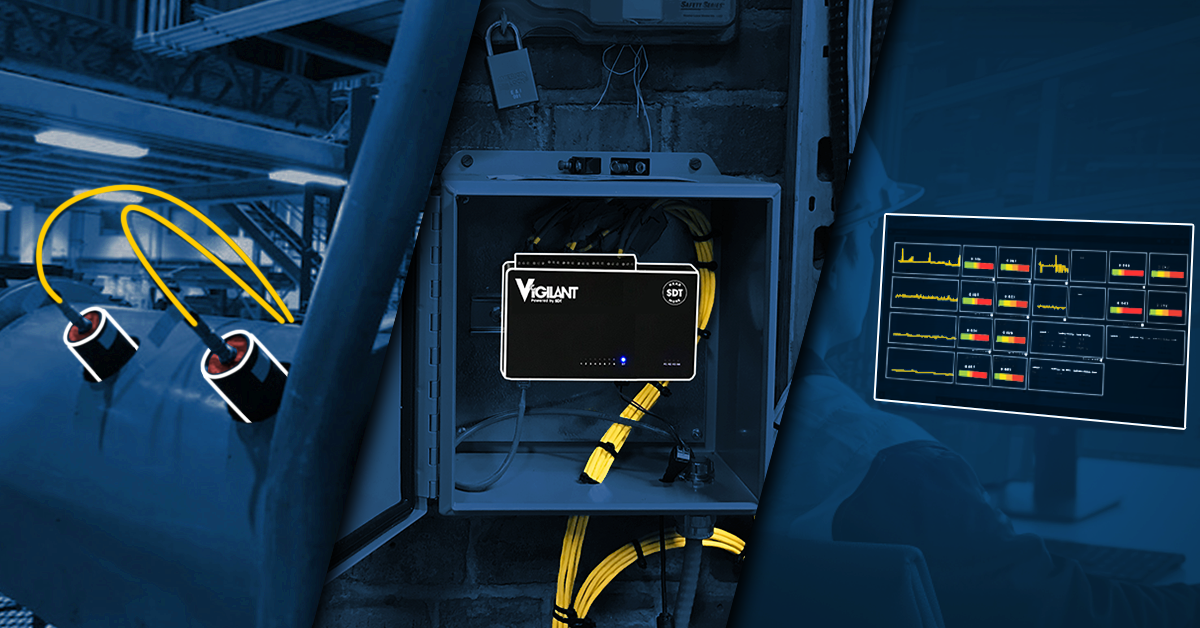

Configurez Vigilant pour toutes vos machines critiques

Vigilant est un module de collecte de données flexible. Utilisez une combinaison de 8 capteurs ultrasonores et vibratoires et suivez l’état de vos machines en continu. Ses 4 voies pour la température, la tachymétrie et la pression en font la solution tout-en-un pour les machines critiques sous surveillance.

Les points forts de Vigilant :


  • 8 voies (ultrasons et vibrations)

  • 4 voies (temp/tachy/processus)

  • Logiciel de gestion des données intégré

  • Tendances/spectre/signal temporel/cascade

  • Protocole de communication ouvert

  • Données statiques et dynamiques

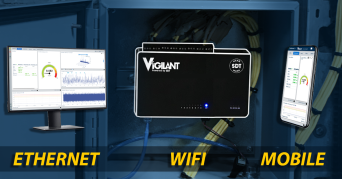

Logiciel de gestion des données intégré

Consultez l’état de vos machines en toute sécurité depuis votre navigateur Web préféré.

Configuration

Vigilant est doté d’une interface Web qui permet de configurer toutes les options du système et toutes les fonctionnalités de surveillance disponibles sur les appareils.

 Journal d’alarmes

Sur tous les bureaux, les utilisateurs ont accès au « Journal des alarmes » qui indique tous les événements ou anomalies détectés en temps réel dans les machines protégées.

 Widgets

Widgets pour tendances statiques, tracés de signaux temporels dynamiques et analyse spectrale.

 Mise en page

Dimensionnez, positionnez et disposez les widgets pour créer des mises en page personnalisées de votre bureau.

 Tableau de bord

Le tableau de bord permet de visualiser en temps réel les mesures réalisées par Vigilant. Il présente également l’historique des données enregistrées dans l’appareil.

Application


  • Détection précoce des défauts de roulements (en particulier dans les machines à vitesse lente);

  • État des accouplements sur les machines critiques situées dans des emplacements difficiles d’accès;

  • Surveillance des machines comme les robots ou les centres de machines-outils à commande numérique;

  • État de lubrification des roulements;

  • Vannes jugées essentielles pour un procédé ;

  • Détection des décharges partielles dans les équipements électriques comme les panneaux des centres de commande, des moteurs et les armoires de tableaux de distribution;

  • Détection des frottements ou des impacts dans les machines à mouvement linéaire;

  • Détection des turbulences produites par la cavitation dans les pompes et les vannes;

  • Détection des hydrocyclones dans les procédés d’extraction minière.




Détails techniques

Généralités
FonctionSystème d’acquisition multicanal
Principales entrées dynamiques8 voies (ultrasons et vibrations)
Entrées statiques auxiliaires4 voies (statiques et tachymétriques)
Ports USB1 hôte
Voyants des voies analogiques13x RGB LED
Alimentation20-26 Vcc, 24 Vcc tension nominale (220 V AC avec la mobility case)
Consommation électrique<12W
Caractéristiques du système
Système d’exploitationApplication de serveur web local intégrée
CPUARM Cortex™-A9 Quad Core (NVIDIA® Tegra™ 3)
Capacité de stockage4 GB
Interface réseauIEEE1588 Ethernet 10/100 (réseau Wi-Fi/cellulaire avec module en option)
CommunicationMODBUS TCP/IP (client et/ou serveur) & OPC UA (option)
Caractéristiques mécaniques
MontageRail DIN standard 35 mm (valise de transport plug&play en option)
Interface de capteurBornier enfichable à 3 pôles fourni avec l’appareil
DimensionsLxlxh: 162x95x27 mm / ~6.38×3.74×1.06 in
Poids0.55 kg / ~19.4 oz
Plage de température de fonctionnement-30 C° à +44.5 C° / -22 à 111.2 °F,, sans condensation
Humidité95% RH
Acquisition du signal: Principales entrées
Vitesse d’échantillonnageJusqu’à 51 200 Hz
Gamme CC± 24 V
Gamme AC24 Vpp
Courant d’attaque des capteurs IEPE5.5 mA @20V
Résolution CAN16 bits
Mode de configuration des entréesDynamique, statique, numérique, train d’impulsions
Distorsion harmonique-70 dB
Précision1 %
Dynamique110 dB
Gain1 to 128
Type de pointDynamique, statique, tachymètre
Acquisition du signal: Entrées auxiliaires
Vitesse d’échantillonnageJusqu’à 200 Hz
Gamme DC± 24 V
Résolution CAN16 bits
Tension de sortie+24 V
Modes de configuration des entréesStatique, numérique, train d’impulsions (A1 et A2 uniquement)
Précision1 %
Gain0 à 30 dB, gamme de +6
Type de pointStatique, tachymètre (A1 et A2 uniquement)
Traitement du signal
Raies spectralesJusqu’à 12 800
Échantillons de signal temporelde 128 à 262 016
Type de fenêtreHann, Hamming, Blackman, Rectangulaire
Modes de traitementSignal temporel, spectre et signal temporel, démodulation, signal temporel long, démodulation, order tracking
Filtres disponiblesButterworth, Bessel, Chebyshev
Autre
Garantie24 mois
