Removable steel guide rings type B10 / B12 MDL


Description

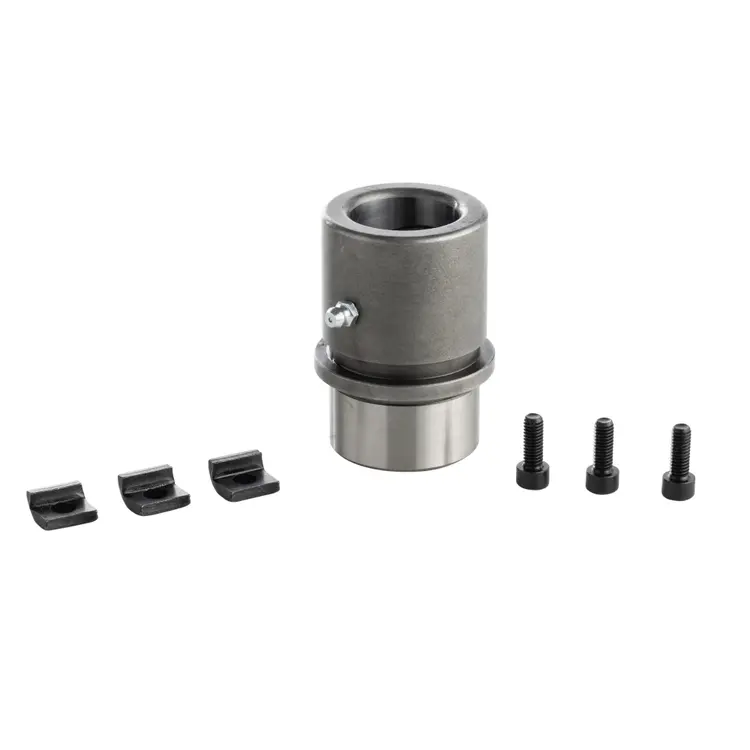

Removable steel ring B10 / B12

MDL brand B10 or B12 flange-mounted steel guide rings with flange fixing allow the construction of guide systems when constructing cutting tools by ensuring precise and stable positioning.


Technical details

Features

Material: 16MnCr5 - Hardened case hardened

Standards: ISO 9448

Dimensions:

  • Diameter: from 19 to 80mm
  • Length from 28 to 148mm

We offer our rings in 5 different shoulders: extra-short, short, normal, long and extra-long.

Working speed: 0 to 15m/min

Types of fixing: Fixing by flanges and screws supplied with the ring.

Hardness: 60 to 64 HRC for maximum wear resistance and durability. Designed to withstand demanding industrial conditions.

Treatment: Carburizing and quenching for optimal surface hardness. Browning on the exterior side.

Easyfit System: Featuring an Easyfit mounting system for quick and precise installation and adjustment.

Lubrication: Lubrication stripes with grease nipple.

Benefits :

  • Good resistance to lateral forces
  • Allows it to be used with thick sheets

Available in 3 tolerance classes for precise pairing with the column depending on the need.

Design: Modular design for easy integration and simplified maintenance.

  • Correction
  • Machining
  • Grooving
  • Treatment

Recommendation for use:

  • Lubrication: Make sure the ring is properly lubricated to ensure proper functioning and its lifespan. Lubrication is done via the grease nipple and the grooves inside the ring.
  • Assembly: The rings must be mounted via the fixing flanges in the tool. It is important to ensure proper assembly of the ring to ensure parallelism with the column, thus preventing premature wear.
  • Respect working speeds Respecting working speeds ensures the integrity of the tool and the ring.
  • Environment: Rings should not be stored or used in a corrosive environment.

Maintenance recommendation:

  • Regular cleaning
  • Regular inspection
  • Load control
