CABLE EQUIPEMENTS

Dérouleur de touret - Gamme AXO


Description

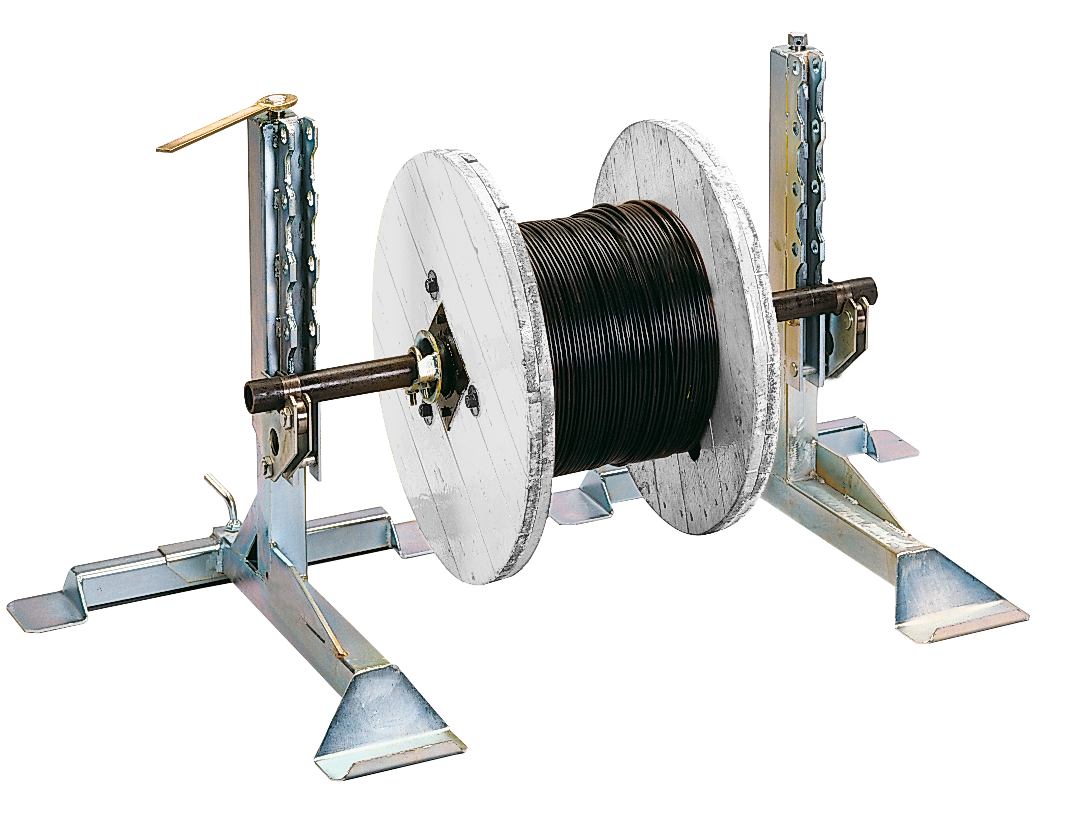

AXO 1600

Chandelles à vis sans fin 1,6 tonne

Egalement
en location



L’AXO
1600 (anciennement SM12) se compose de plusieurs éléments :

-
deux chevalets (dont le pied arrière est démontable)

- un
axe avec centreurs il se déplace donc facilement.



Pour
tourets

-
diamètre 600 à 1.800 mm

-
largeur maxi 1.100 mm



Axe
Ø 48 mm, centreurs Ø 55-100 mm

Dimensions
de chaque chevalet : l 680 x P 900 x H 700 mm

Poids
total : 75 kg



L’AXO
1600 existe en 2 versions :

-
avec sabots à bague nylon (
code EAX016-18N)

-
avec sabots équipés de roulements à billes (
code EAX016-18R)


Code :

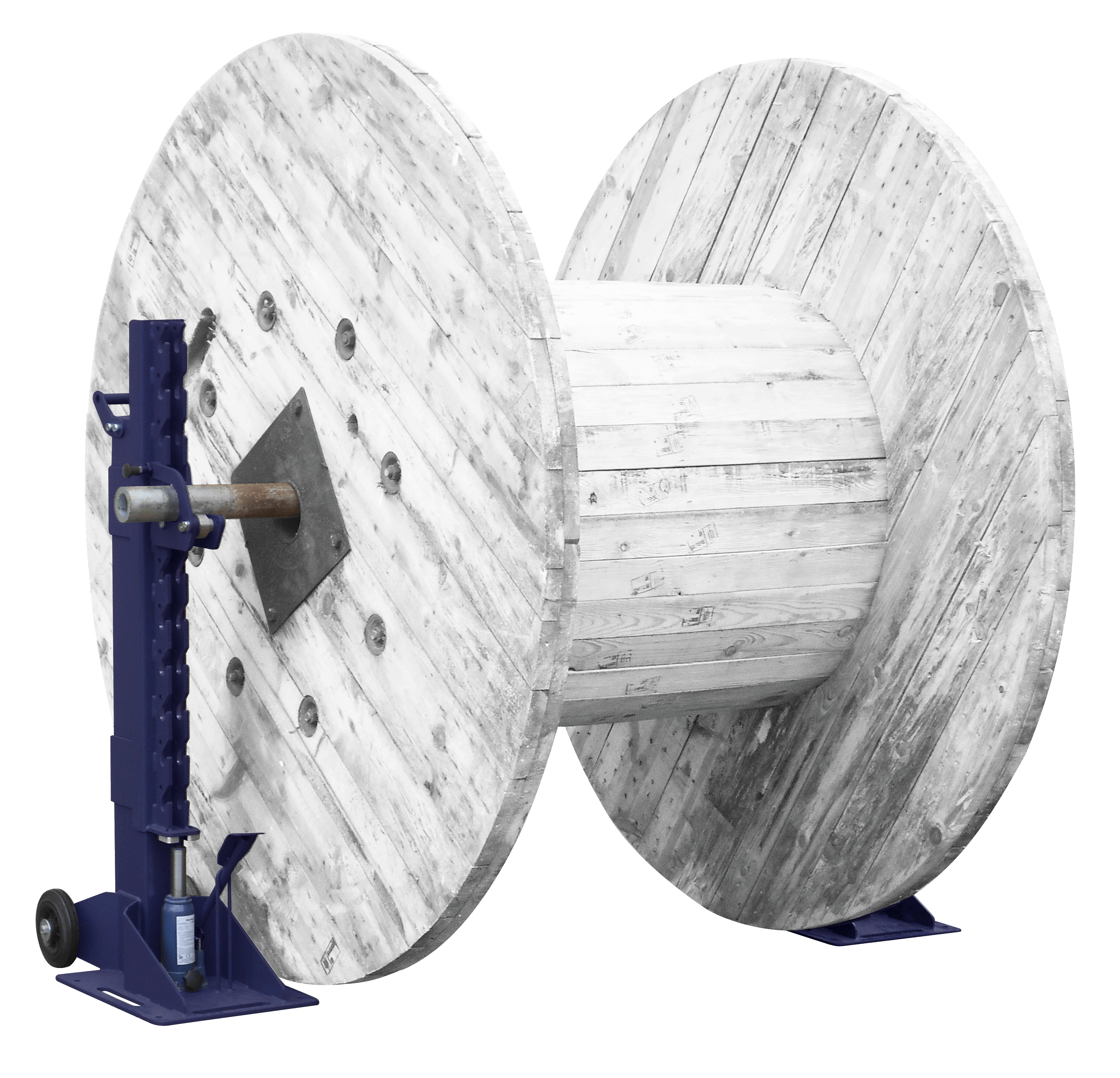

AXO 6 TONNES

Chandelles hydrauliques 6 tonnes

L’AXO6000
est destiné au déroulement des gros tourets, sur chantier ou en atelier.



Il
est composé de 2 chandelles et d’un axe avec centreurs.



Déroulement
fluide : l'axe repose sur 2 roulements à billes de chaque côté.



Facile
à déplacer par basculement, grâce à la poignée, sur 2 roues diamètre 180 mm.

Anneau
de levage.



2
vérins hydrauliques à pompe à pied.

Sabot
amovible (10 positions) pour faciliter la montée.



Système
de blocage de l’axe pour éviter l’éjection du touret.

Une
fois fixé au sol, l’AXO6000 peut donc être utilisé devant une machine
enrouleuse.



Pour
touret :

-
diamètre 750 à 2700 mm

-
largeur maxi 1450mm

-
poids maxi 6 tonnes.

Axe
Ø 76 mm.



En
acier finition poudrage epoxy.



Dimensions
d’une chandelle : L 650 x l 400 x H1360 mm

Poids
de chaque chandelle : 71,5 kg

Poids
total : 169 kg



Code EAX060-27R

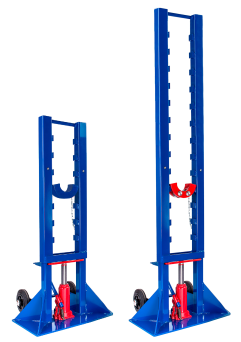

AXO 10 TONNES


L’AXO 10
TONNES est destiné au déroulement des gros tourets, sur chantier ou en atelier.



La gamme comprend 4 modèles qui différent selon
:

- le diamètre maxi du touret : 2200mm ou 3200mm

- la largeur maxi du touret à dérouler : 1350mm
ou 1900mM

- les paliers qui supportent l'axe ; avec ou
sans roulements à billes



Paliers :

Avec roulements : idéal pour le tirage manuel à
faible vitesse.

Le déroulement est très fluide.

Sans roulements : idéal pour le tirage motorisé
(machine enrouleuse, treuil).

Le palier lisse exerce un frein naturel qui
atténue l’inertie du touret à la fin du déroulement.

Les paliers sont amovibles, mais accrochés par
une chaînette pour éviter de les perdre.



Axe :

Diamètre 76mm

Livré avec 2 centreurs plats, qui évitent le
glissement du touret sur un côté.



Levage du touret:

Par vérin hydraulique avec pompe à pied.

Le levage est très rapide grâce aux paliers
amovibles :

- on introduit l’axe dans le touret

- on positionne les paliers juste sous l’axe (7
positions pour l’EAX10-22,

13 positions pour l’EAX10-32)

- quelques centimètres de levage suffisent pour
décoller le touret du sol et pouvoir dérouler.



Déplacement :

Les chandelles sont faciles à déplacer par
basculement, à l’aide de la barre horizontale, sur 2 roues Ø 160mm.



Utilisation devant
une machine enrouleuse

La fixation au sol est obligatoire.



Chaque référence est composée de 2
chandelles + 2 paliers + 1 axe + 2 centreurs.

Tous les accessoires (paliers, axes, centreurs)
sont également vendus séparément.


Code : EAX10-...

Code et dimensions : voir la fiche technique
