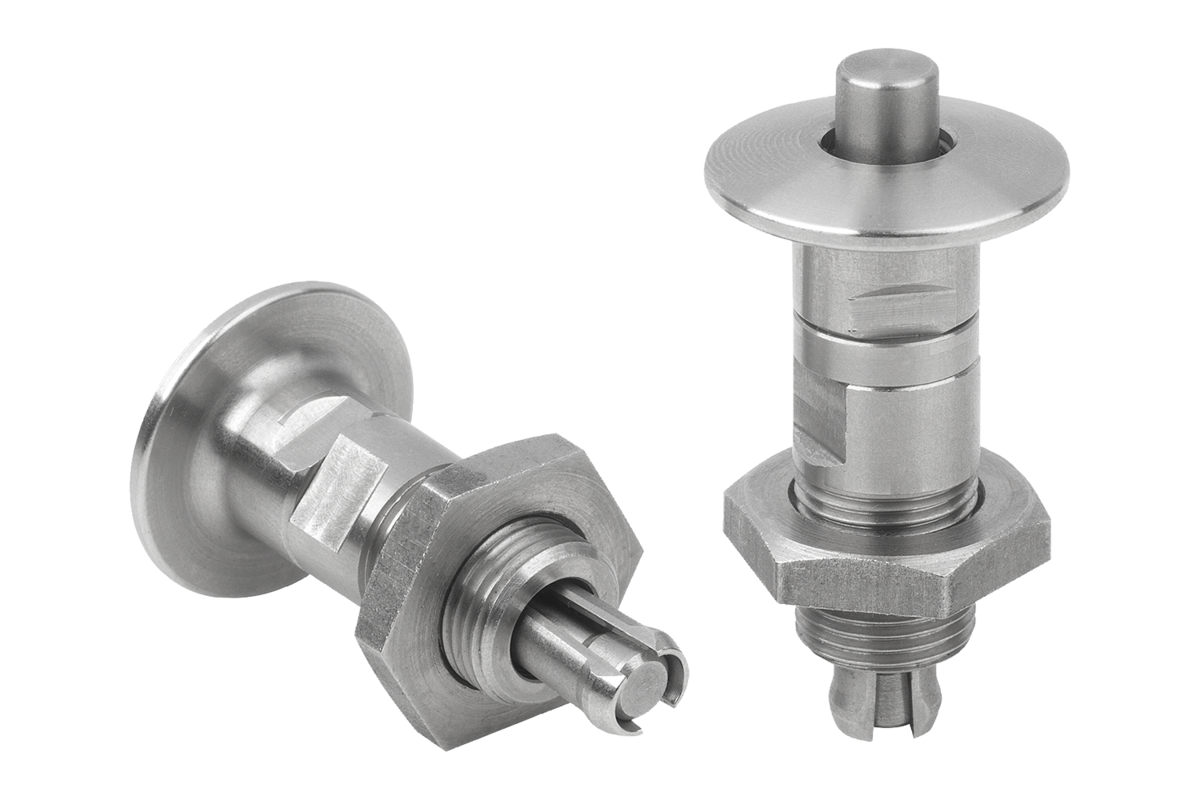

Broches de fixation en inox avec bouton de manœuvre en inox

Matière :

Corps et bouton-poussoir en Inox.

Finition :

Corps et bouton-poussoir poli.

Nota :

Option de montage pour plaques d’épaisseur 3 - 12 mm.

Utiliser une plaque de base en matériau dur, comme en inox par ex.

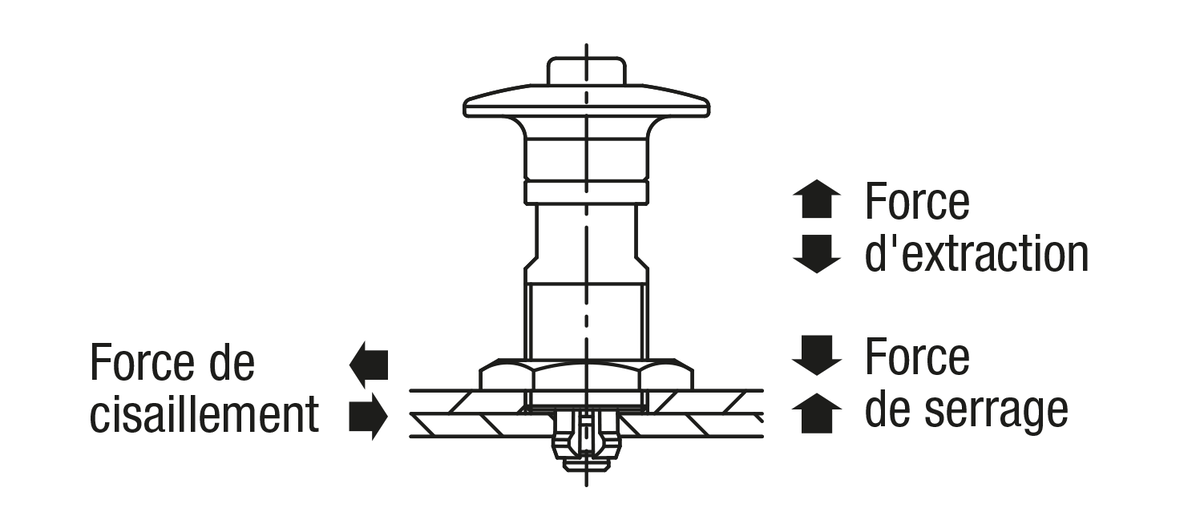

En cas de dépassement de la force de maintien, on constate un espace de plus de
0,1°mm entre les plaques.

Mode d'emploi :

Tourner la broche de fixation dans la plaque à visser jusqu'à ce que le filetage soit
visible de l'autre côté.

Appuyer sur le bouton et insérer la broche de fixation dans la plaque de base préusinée.

Tourner la broche de fixation dans l'autre sens jusqu'à ce que les deux plaques
soient assemblées, puis bloquer avec le contre-écrou.

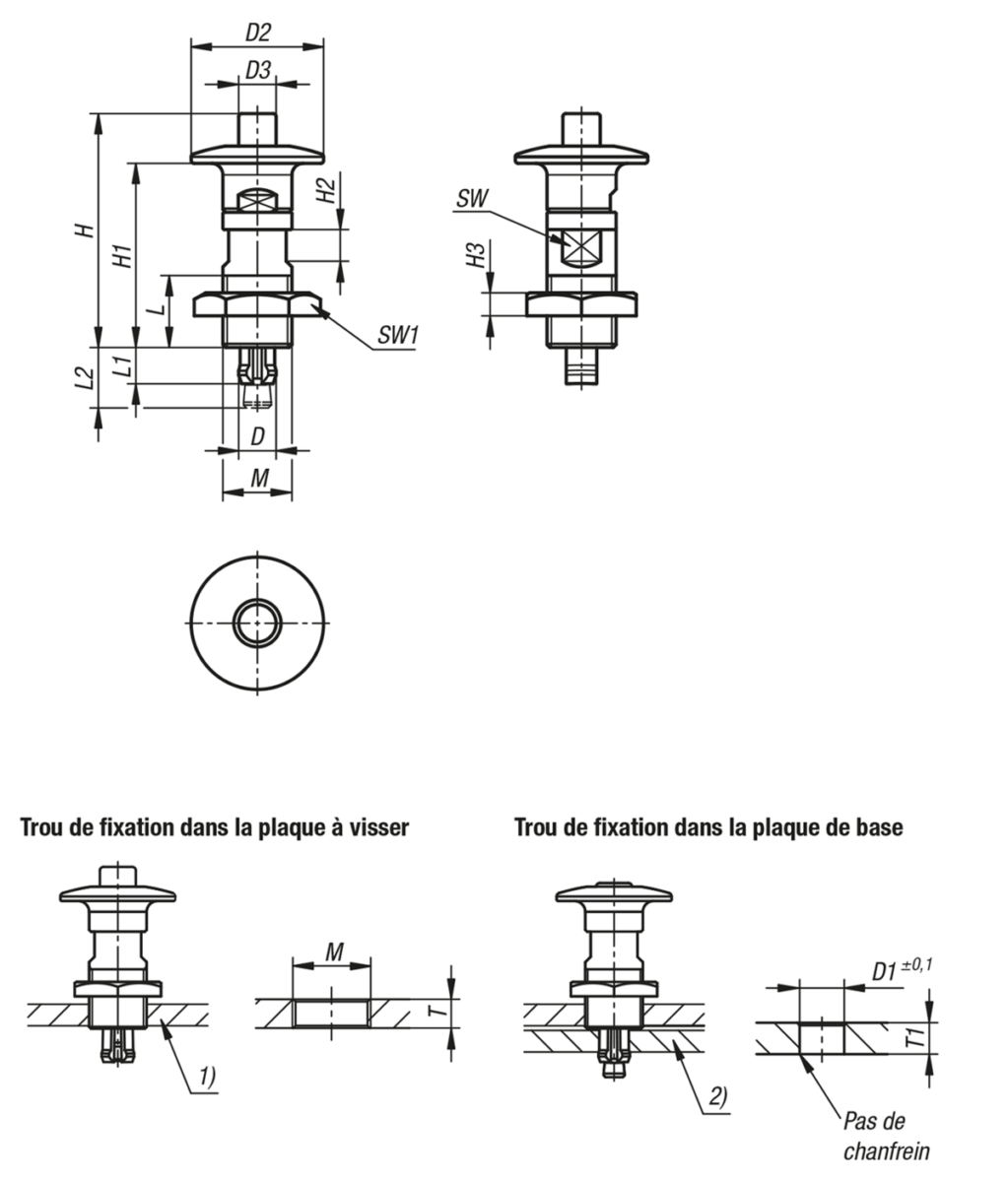

Indication de dessin :

1) Plaque à visser

2) Plaque de base
