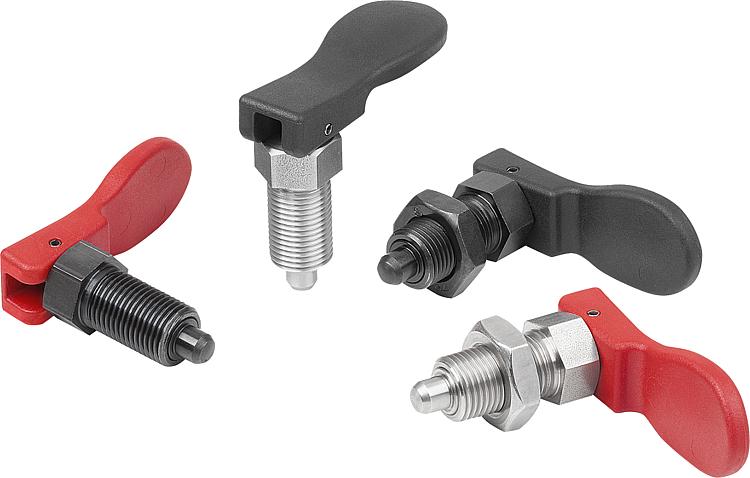

Steel or stainless steel indexing pin with cam lever

Description

Indexing fingers are used when it is necessary to prevent movement of the stopping position due to transverse forces. The indexing finger is unlocked by pulling the button. With this indexing pin, disengagement is carried out using a cam lever. The indexing finger remains disengaged, while the handle is moved above the dead center of the eccentric.
The ergonomic eccentric handle allows easy handling without excessive effort.


Advantages: Simple and quick to use.
Suitable for applications with high temperatures.
With integrated locking function.

Technical details

Material: Steel finish:
Threaded socket 1.0718.
Stop finger 1.0718.

Stainless steel finish:
Threaded sleeve 1.4305.
Stop finger 1.4305.
Handle in PPA thermoplastic (resistant to high temperatures) reinforced with fiberglass. Finish: Steel finish:
burnished threaded body.
Stop pin hardened, ground and burnished.

Stainless steel finish:
polished threaded body.
Recrified and polished stop finger.

Black or traffic red RAL3020 handle. Temperature range: Continuous operating temperature according to IEC 216: max. 160°C.
Temporary operating temperature: max. 250°C. Accessories: Spacer 03089
Positioning sleeves for indexing pin 03099-50
Lockable indexing pin holder 03099 Drawing indication:

Form A: without lock nut
Form B: with lock nut

Administrative documents
03090_Datasheet_22934_Doigt_d_indexage_en_acier_ou_en_Inox_avec_levier_came--fr.pdf
